Neularullan laakeri: Suunnittelu ja sovellukset

Neularullan laakerit ovat erikoistunut rullalaakeri, joka tunnetaan suuresta kuormituksen kantokapasiteetistaan ​​pienikokoisessa suunnittelussa. He käyttävät pitkiä, ohuita lieriömäisiä rullia (neuloja), joilla on korkea pituus-halkaisija-suhde, mikä tekee niistä ihanteellisia sovelluksiin, joissa on rajoitettu säteittäinen tila. Tässä artikkelissa tutkitaan neulalaakereiden käyttöä ja neulalaakerin suunnittelun keskeisiä näkökohtia, mukaan lukien suorituskykyvertailut muihin laakerityyppeihin.

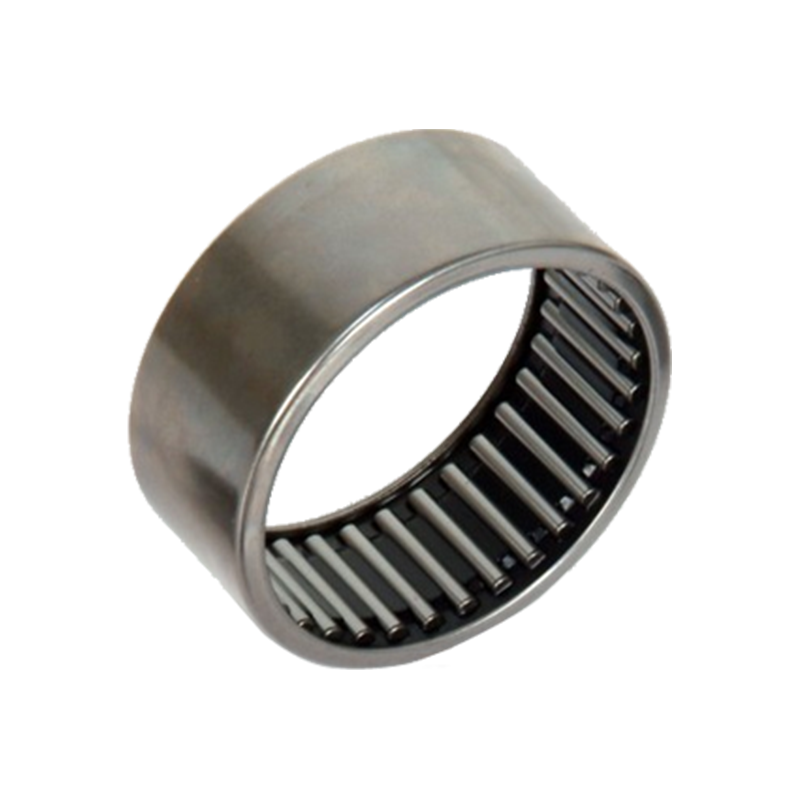

BK -sarjan neularullan laakeri

Neulaakerin käyttö

Neularullan laakereita käytetään laajasti toimialoilla, joilla avaruusrajoitukset ja korkeat kuormitusvaatimukset ovat kriittisiä. Joitakin yleisiä sovelluksia ovat:

Automoottorivaihteistot: Käytetään vaihdelaatikoissa, kytkinkokoonpanoissa ja differentiaalijärjestelmissä, koska niiden kyky käsitellä suuria säteittäisiä kuormia tiukkoissa tiloissa.

Ilmailu- ja puolustus: Käytetään lentokoneiden moottoreissa, laskeutumisvälineissä ja roottorijärjestelmissä niiden kestävyyden ja kevyiden ominaisuuksien vuoksi.

Teollisuuskoneet: löytyy tulostuspuristimista, tekstiilikoneista ja robotiikasta, joissa tarkkuus ja kompaktiisuus ovat välttämättömiä.

Lääketieteelliset laitteet: Käytetään kuvantamislaitteissa ja kirurgisissa työkaluissa niiden sujuvan käytön ja luotettavuuden vuoksi.

Suorituskykyvertailu: Neulalaakerit vs. kuulalaakerit

Neulalaakerit ylittävät kuulalaakerit kuormituskapasiteetissa ja avaruustehokkuudessa, mutta ovat vähemmän sopivia nopeaan sovellukseen.

Neulalaakerimalli

Neularullalaakereiden suunnittelu keskittyy kuormituksen maksimoimiseen minimoimalla tilaa. Tärkeimpiä suunnittelua koskevat näkökohdat sisältävät:

1. rullageometria
Neularullat ovat pituus 3-10 kertaa halkaisija, mikä mahdollistaa suuremman kuormituksen jakautumisen.
Tarkkuushioma varmistaa yhtenäisen kosketuksen kilparadan kanssa vähentäen stressipitoisuuksia.

2. Cage and Raceway -kokoonpanot
Piirretty kuppi -neulalaakerit: Opeita ohut ulkorengas, joka on ihanteellinen kevyisiin sovelluksiin.
Koneistetut rengasneulaakerit: Pidä kiinteät sisä-/ulkorenkaat raskaan käyttöön.

Cage vs. täysi komplementti:
Häkkien mallit vähentävät kitkaa ja sallivat suuremman nopeuden.
Täysimuotoiset mallit (ei häkkiä) maksimoi kuormakapasiteetti, mutta rajoittavat nopeutta.

3. Materiaalin valinta
Vakio: Chrome Steel (SAE 52100) yleisiin sovelluksiin.
Suorituskyky: keraaminen tai ruostumaton teräs syövyttäviin tai äärimmäisiin lämpötilan ympäristöihin.

4. Voitelu ja tiivistys
Rasva- tai öljyvoitelu on kriittinen kulumisen vähentämiseksi.
Integroidut tiivisteet tai kilvet estävät saastumisen ankarissa ympäristöissä.
