BK-sarjan neulapyörän laakerit ovat erittäin tarkkoja, erittäin kantavia laakereita, joita käytetään laajalti mekaanisissa laitteissa ja automaatiolaitteistoissa. Tämä laakerisarja koostuu pääasiassa sisärenkaasta, ulkorenkaasta, neularullasta ja häkistä. Sen etuna on kompakti rakenne, pieni kitka ja sujuva toiminta. BK-sarja sopii erityisen hyvin sovelluksiin, joissa tilaa on rajoitetusti. Se kestää radiaalisia kuormia ja tiettyjä aksiaalikuormia, mikä parantaa laitteen tehokkuutta ja käyttöikää. Sen erinomainen muotoilu mahdollistaa sen hyvän suorituskyvyn suurissa nopeuksissa ja suuressa kuormituksessa, ja sitä käytetään laajalti autoissa, työstökoneissa, tekstiileissä, painoteollisuudessa ja muilla teollisuudenaloilla. Lisäksi BK-sarjan laakerit käyttävät korkealaatuisia materiaaleja ja edistynyttä prosessitekniikkaa valmistusprosessin aikana tuotteiden luotettavuuden ja kestävyyden varmistamiseksi, ja ne ovat välttämättömiä ja tärkeitä komponentteja nykyaikaisessa teollisuudessa.
BK-sarjan neularullalaakerit ovat vedettyjä kuppityyppisiä avopäisiä laakereita, jotka on suunniteltu sovelluksiin, jotka vaativat suurta säteittäistä kuormitusta minimaalisessa säteittäisessä tilassa. Yksiosainen vedetty ulkorengas toimii sekä kulkureittinä että kotelona, mikä eliminoi erillisen kotelon porauksen tarpeen. Tarkkuushiotut neularullat logaritmisilla profiileilla varmistavat optimaalisen kuorman jakautumisen ja vähentävät reunajännitystä. Laakerissa on kiinnitysjousi, joka pitää neulasarjan paikallaan käsittelyn ja asennuksen aikana. Käyttölämpötila vaihtelee -30°C - 120°C, yhteensopiva tavallisten rasvojen ja öljyjen kanssa. BK-sarja tarjoaa suoran vaihdettavuuden olemassa olevien mallien kanssa, ja sitä on saatavana laajassa valikoimassa metrisiä kokoja käytettäväksi autojen voimansiirroissa, teollisuusvaihteistoissa ja pienikokoisissa koneissa.
BK-sarjan laakereissa on avoimet päät, mikä mahdollistaa akselin läpi kulkevan voitelun ja helpon asennuksen. HK-sarjan laakerit ovat suljettuja laakereita, joissa on tiivis pohjakansi, joka tarjoaa lisäsuojaa lialta ja säilyttää voiteluaineen.
Suositeltu akselin kovuus on 58-62 HRC ja pinnan karheus Ra ≤ 0,2 µm. Akseli toimii sisäisenä kiertoradana, joten oikea kovuus ja viimeistely ovat kriittisiä laakerien optimaalisen suorituskyvyn ja käyttöiän kannalta.
Paina laakeri koteloon asennustyökalulla, joka koskettaa ulkorengasta. Varmista, että kotelon reikä on toleranssin sisällä ja että siinä ei ole purseita. Älä koskaan käytä voimaa neulojen tai kiinnitysjousen läpi.
Käytä useimmissa sovelluksissa NLGI-luokan 2 litiumrasvaa EP-lisäaineilla. Suurinopeuksisissa toimissa öljyvoitelu on edullinen. Varmista, että voiteluaine saavuttaa neulan ja radan kosketuspinnat ennen käynnistystä.
Tuoteparametrit

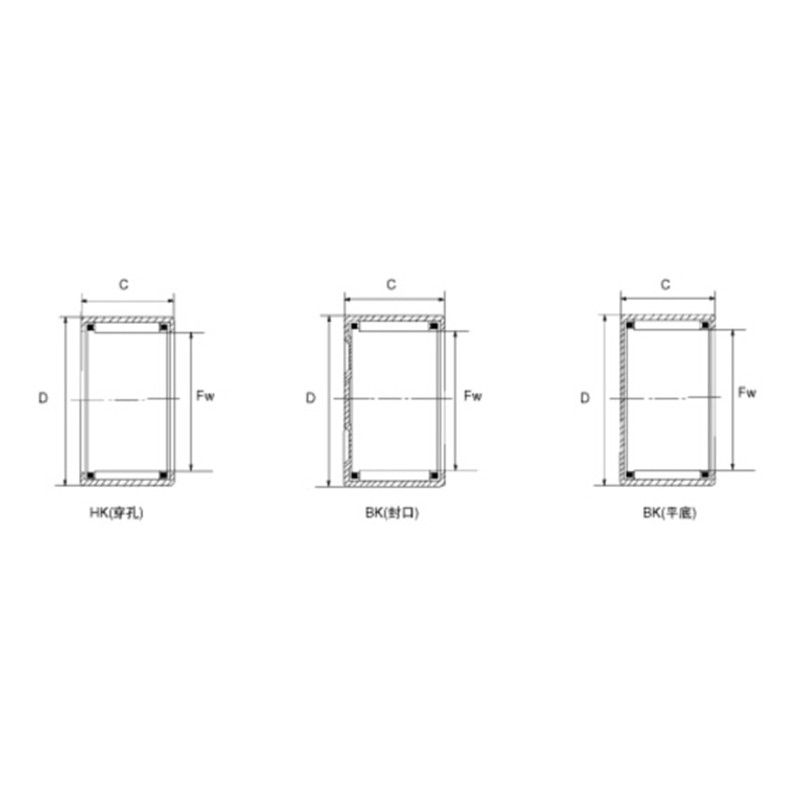

| Laakerin nimitys | Akselin halkaisija (mm) | Paino (kg) | Reunan mitat (mm) | Peruskuormitusluokitus (N) | Rajoitusnopeus (rpm) | ||||
|---|---|---|---|---|---|---|---|---|---|
| Nykyinen koodi | Alkuperäinen koodi | Fw | D | C | Dynaaminen | Staattinen | Öljy | ||
| BK0306TN | 3 | 3 | 6.5 | 6 | 1320 | 950 | 6000 | ||
| BK0408TN | huhtikuu-1941 | 4 | 1.8 | 4 | 8 | 8 | 1540 | 1070 | 40000 |
| BK0509 | 45941/5 | 5 | 2.1 | 5 | 9 | 9 | 2200 | 1790 | 36000 |
| BK0608 | 35941/6 | 6 | 2.2 | 6 | 10 | 8 | 1830 | 1550 | 32000 |
| BK0609 | 45941/6 | 6 | 2.6 | 6 | 10 | 9 | 2650 | 2400 | 30000 |
| BK0709 | 45941/9 | 7 | 2.9 | 7 | 11 | 9 | 2800 | 2150 | 27000 |
| BK0808 | 35941/8 | 8 | 3 | 8 | 12 | 8 | 2550 | 2400 | 21000 |
| BK0810 | 88941/8 | 8 | 3.4 | 8 | 12 | 10 | 3700 | 3450 | 21000 |
| BK08X14X10 | 25942/8 | 8 | 5.8 | 8 | 14 | 10 | 3800 | 3950 | 25000 |
| BK0908 | 35941/9 | 9 | 3.4 | 9 | 13 | 8 | 3650 | 4050 | 25000 |
| BK0910 | 55941/9 | 9 | 4.3 | 9 | 13 | 10 | 4050 | 4250 | 25000 |
| BK0912 | 65941/9 | 9 | 4.9 | 9 | 13 | 12 | 5000 | 6000 | 25000 |
| BKl010 | 55941/10 | 10 | 4.3 | 10 | 14 | 10 | 3900 | 4800 | 19000 |
| BKl012 | 65941/10 | 10 | 5 | 10 | 14 | 12 | 5000 | 6300 | 19000 |
| BKl015 | 10 | 6.2 | 10 | 14 | 15 | 6700 | 7800 | 19000 | |
| BKl0X16X10 | 10 | 6.8 | 10 | 16 | 10 | 6800 | 8800 | 18000 | |
| BKl 210 | 55941/12 | 12 | 5.2 | 12 | 16 | 10 | 4150 | 5800 | 19000 |
| BKl212 | 65941/12 | 12 | 6.2 | 12 | 16 | 12 | 3800 | 5100 | 15000 |
| BKl2X18X12 | 35942/12K | 12 | 10.3 | 12 | 18 | 12 | 5500 | 6300 | 17000 |
| BKl312 | BKl312 | 13 | 11.2 | 13 | 19 | 12 | 6200 | 7100 | 17000 |
| BKl410 | 35941/14 | 14 | 12.1 | 14 | 20 | 10 | 6700 | 7000 | 16000 |
| BKl512 | 35941/15 | 15 | 12.7 | 15 | 21 | 12 | 7000 | 8400 | 14000 |
| BKl515 | 15 | 15 | 21 | 15 | 9800 | 11400 | 14000 | ||
| BKl516 | 55941/15 | 15 | 16.5 | 15 | 21 | 16 | 9800 | 11400 | 14000 |
| BKl522 | 15 | 22 | 15 | 21 | 22 | 10400 | 16500 | 14000 | |
| BKl612 | 35941/16 | 16 | 13.8 | 16 | 22 | 12 | 7100 | 9200 | 14000 |
| BKl616 | 55941/16 | 16 | 17.6 | 16 | 22 | 16 | 10100 | 14300 | 14000 |
| BKl622 | 85941/16 | 16 | 23.4 | 16 | 22 | 22 | 11100 | 17400 | 14000 |
| BKl712 | 35941/17 | 17 | 14.5 | 17 | 23 | 12 | 6900 | 9300 | 13000 |
| BKl716 | 17 | 17 | 23 | 16 | 8500 | 12500 | 10000 | ||
| BKl812 | 35941/18 | 18 | 14.9 | 18 | 24 | 12 | 7100 | 9900 | 12000 |
| BKl816 | 55941/18 | 18 | 19.9 | 18 | 24 | 16 | 10600 | 15300 | 12000 |
| BK2010 | 25941/20 | 20 | 14 | 20 | 26 | 10 | 5900 | 7200 | 10000 |
| BK2012 | 35941/20 | 20 | 16.7 | 20 | 26 | 12 | 7600 | 10100 | 10000 |
| BK2016 | 55941/20 | 20 | 22.3 | 20 | 26 | 16 | 11700 | 29100 | 10000 |
| BK2020 | 75941/20 | 20 | 27.1 | 20 | 26 | 20 | 13700 | 24000 | 10000 |
| BK2030 | 20 | 43 | 20 | 26 | 30 | 21800 | 40000 | 10100 | |
| BK2212 | 35941/22 | 22 | 18.1 | 22 | 28 | 12 | 8100 | 10400 | 10100 |
| BK2216 | 55941/22 | 22 | 24.3 | 22 | 28 | 16 | 11400 | 18100 | 10100 |
| BK2220 | 75941/22 | 22 | 29.9 | 22 | 28 | 20 | 14500 | 25000 | 10100 |
| BK2512 | 25941/25 | 25 | 23.2 | 25 | 32 | 12 | 10000 | 14200 | 9000 |
| BK2516 | 5941/25 | 25 | 31 | 25 | 32 | 16 | 13600 | 50000 | 9000 |
| BK2520 | 65941/25 | 25 | 38.7 | 25 | 32 | 20 | 17900 | 30000 | 9000 |
| BK2526 | 25 | 49 | 25 | 32 | 26 | 22500 | 42000 | 9000 | |
| BK2538 | 85941/25 | 25 | 69 | 25 | 32 | 38 | 30000 | 58000 | 9000 |
| BK2816 | 45941/28 | 28 | 34.1 | 28 | 35 | 16 | 15400 | 22500 | 8700 |
| BK2820 | 65941/28 | 28 | 43 | 28 | 35 | 20 | 18900 | 32000 | 8700 |
| BK3012 | 25941/30 | 30 | 27.9 | 30 | 37 | 12 | 10100 | 16200 | 8100 |
| BK3016 | 45941/30 | 30 | 37.1 | 30 | 37 | 16 | 15200 | 27000 | 8100 |
| BK3020 | 65941/30 | 30 | 46.5 | 30 | 37 | 20 | 19700 | 33500 | 8100 |
| BK3026 | 30 | 59.4 | 30 | 37 | 26 | 24000 | 50000 | 8100 | |
| BK3038 | 30 | 82.5 | 30 | 37 | 38 | 32500 | 74000 | 8100 | |
| BK3512 | 25941/35 | 35 | 32.9 | 35 | 42 | 12 | 12100 | 19300 | 7100 |
| BK3516 | 45941/35 | 35 | 43.8 | 35 | 42 | 16 | 15700 | 27500 | 7100 |
| BK3520 | 65941/35 | 35 | 54.8 | 35 | 42 | 20 | 20800 | 41000 | 7100 |
| BK3530 | 35 | 35 | 42 | 30 | |||||
| BK4012 | 25941/40 | 40 | 38.2 | 40 | 47 | 12 | 14000 | 24300 | 6300 |
| BK4016 | 45941/40 | 40 | 51 | 40 | 47 | 16 | 20000 | 38500 | 6300 |
| BK4020 | 65941/40 | 40 | 62 | 40 | 47 | 20 | 25500 | 52000 | 6300 |
| BK4512 | 25941/45 | 45 | 45 | 45 | 52 | 12 | 12900 | 22500 | 5800 |
| BK4516 | 45941/45 | 45 | 56 | 45 | 52 | 16 | 19300 | 38000 | 5800 |
| BK4520 | 65941/45 | 45 | 72 | 45 | 52 | 20 | 22000 | 51000 | 5800 |
| BK5020 | 55941/50 | 50 | 87.3 | 50 | 58 | 20 | 28000 | 60000 | 5300 |
| BK5025 | 5943/50 | 50 | 109 | 50 | 58 | 25 | 34500 | 80000 | 5300 |
| BK5520 | 55941/55 | 55 | 93.8 | 55 | 63 | 20 | 29500 | 59900 | 4600 |
| BK5528 | 85941/55 | 55 | 132 | 55 | 63 | 28 | 39090 | 98000 | 4600 |
| BK6012 | 60 | 77 | 60 | 68 | 12 | 12400 | 29000 | 4100 | |
| BK6020 | 55941/60 | 60 | 105 | 60 | 68 | 20 | 30500 | 72000 | 4100 |
| BK6032 | 85941/60 | 60 | 164 | 60 | 68 | 32 | 50000 | 131000 | 4100 |
