LME..UU..AJ-sarjan säädettävät lineaariset kuulalaakerointi ovat innovatiivisia komponentteja, jotka on suunniteltu erityisesti erittäin tarkkoja liikesovelluksia varten. Se käyttää laadukasta terästä ja kehittynyttä pintakäsittelytekniikkaa varmistaakseen kulutuskestävyyden ja käyttöiän. Tässä tuotesarjassa on säädettävä rakennerakenne, ja käyttäjät voivat säätää laakerin välystä erityistarpeiden mukaan, jolloin saavutetaan parempi käyttötarkkuus ja vakaus. LME..UU..AJ-sarjan laakereita käytetään laajalti automaatiolaitteissa, mekaanisessa käsittelyssä, 3 D-tulostuksessa ja muilla aloilla, ja ne voivat tehokkaasti vähentää kitkaa ja parantaa liikkumistehokkuutta. Lisäksi tämän sarjan asennustapa on yksinkertainen ja mukautumiskyky vahva, jolloin käyttäjille on kätevää vaihtaa nopeasti eri laitteet. Olipa kyseessä suuri tai nopea toimintaympäristö, LME..UU..AJ-sarja voi ylläpitää erinomaista suorituskykyä ja tulla tärkeäksi osaksi modernia teollisuusautomaatiota.

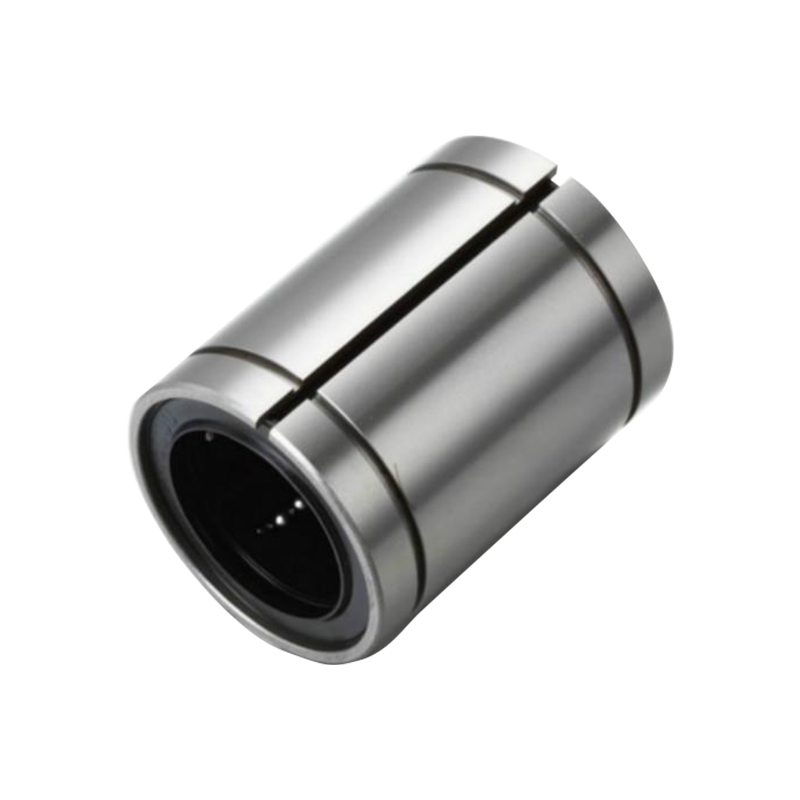

LME..UU..AJ säädettävät lineaariset laakerit on suunniteltu tarjoamaan hallittu sisäinen välys, joka on kriittinen sovelluksissa, jotka vaativat suurta tarkkuutta ja jäykkyyttä. Tämä sarja vastaa haasteeseen hallita mahdollisia mittavaihteluita akseleissa ja koteloissa, mikä voi johtaa järjestelmän suorituskyvyn heikkenemiseen. Integroimalla uritettu ulkorengas säätöruuvilla nämä lineaariset kuulalaakerit mahdollistavat tarkan esikuormituksen tai välyksen asettamisen, mikä varmistaa optimaalisen lineaarisen liikkeen ja minimoi tärinän.
Säädettävät lineaariset kuulalaakerit soveltuvat sovelluksiin, jotka vaativat suurta tarkkuutta ja hallittua välystä. Keskeisiä sovellusalueita ovat:
Standard LME..UU-laakerit valmistetaan tietylle välysalueelle, joka ei välttämättä aina ole optimaalinen jokaiseen sovellukseen, varsinkin kun käsitellään akselin halkaisijan vaihteluita. Sitä vastoin LME..UU..AJ-sarja tarjoaa mahdollisuuden säätää välystä manuaalisesti asennuksen jälkeen. Tämän ominaisuuden avulla insinöörit voivat poistaa toiston, saavuttaa valon esikuormituksen ja lisätä merkittävästi järjestelmän jäykkyyttä ja asennon tarkkuutta. Yksityiskohtainen vertailu, joka perustuu erityisiin kuormitus- ja matkustusvaatimuksiisi, ota yhteyttä tekniseen tiimiimme.
Ei-toivottu tärinä tai puhe johtuu usein liiallisesta välyksestä lineaarisen laakerin ja akselin välillä. LME..UU..AJ-sarja käsittelee tätä ongelmaa suoraan sallimalla tarkan välyksen säädön. Kiristämällä säätöruuvia asteittain, voit pienentää välyksen minimiin tai jopa ottaa käyttöön pienen esikuormituksen, joka absorboi tärinää ja johtaa tasaisempaan, johdonmukaisempaan lineaariseen liikkeeseen. Oikea säätö riippuu sovelluksesi erityisestä kuormituksesta, nopeudesta ja ympäristöolosuhteista. Insinöörimme voivat tarjota ilmaisen analyysin, jonka avulla voit määrittää optimaalisen esilatausasetuksen.
Tuoteparametrit

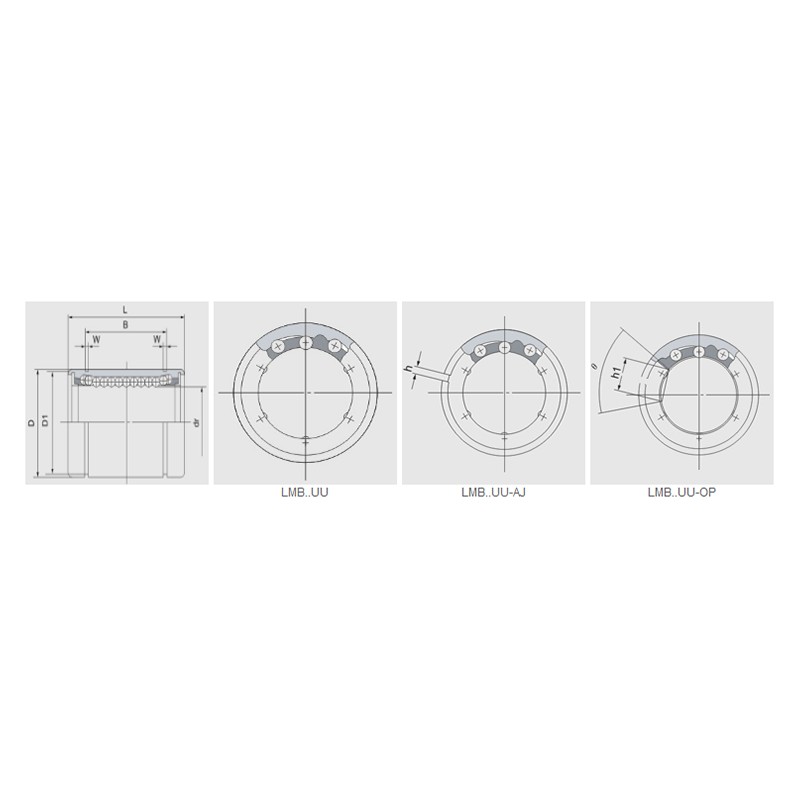

| Hartsinpidin | Nimellisakselin halkaisija | tohtori | Tärkeimmät mitat ja sietokyky | Epäkeskisyys | Säteittäinen välys (Max) | Peruskuormaluokitus (kN) | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LME...UU | Pallopiiri | Paino (Kg) | LME...UU-AJ | Pallopiiri | Paino | LME...UU-OP | Pallopiiri | Paino (Kg) | mm | mm | Suvaitsevaisuus | Suvaitsevaisuus | D mm | Suvaitsevaisuus(μm) | L mm | Suvaitsevaisuus(μm) | B mm | Suvaitsevaisuus(μm) | W(mm) | D1(mm) | h(mm) | h1(mm) | θ | Dynaaminen | Staattinen | ||
| LME3 | 4 | 1.35 | — | — | — | — | — | — | 3 | 3 | — | 8/0 | 7 | 0/-8 | 10 | 0/-120 | — | — | — | — | — | — | — | 10 | -3 | 69 | 105 |
| LME4 | 4 | 1.9 | — | — | — | — | — | — | 4 | 4 | — | 8/0 | 8 | 0/-8 | 12 | 0/-120 | — | — | — | — | — | — | — | 10 | -3 | 88 | 127 |
| LME5UU | 4 | 11 | LME5UU-AJ | 4 | 10 | — | — | — | 5 | 5 | — | 8/0 | 12 | 0/-8 | 22 | 0/-200 | 14.5 | 0/-200 | 1.1 | 11.5 | 1 | — | — | 12 | -3 | 206 | 265 |
| LME8UU | 4 | 20 | LME8UU-AJ | 4 | 19.5 | — | — | — | 8 | 8 | — | 8/0 | 16 | 0/-8 | 25 | 0/-200 | 16.5 | 0/-200 | 1.1 | 15.2 | 1 | — | — | 12 | -3 | 265 | 402 |
| LME10UU | 4 | 29.5 | LME10UU-AJ | 4 | 29 | LME10UU-OP | 3 | 23 | 10 | 10 | — | 8/0 | 19 | 0/-9 | 29 | 0/-200 | 22 | 0/-200 | 1.3 | 18 | 1 | 6.8 | 80° | 12 | -4 | 372 | 549 |
| LME12UU | 4 | 41 | LME12UU-AJ | 4 | 40 | LME12UU-OP | 3 | 32 | 12 | 12 | — | 8/0 | 22 | 0/-9 | 32 | 0/-200 | 22.9 | 0/-200 | 1.3 | 21 | 1.5 | 7.5 | 78° | 12 | -4 | 510 | 784 |
| LME16UU | 5 | 57 | LME16UU-AJ | 5 | 56 | LME16UU-OP | 4 | 44 | 16 | 16 | — | 9/-1 | 26 | 0/-9 | 36 | 0/-200 | 24.9 | 0/-200 | 1.3 | 24.9 | 1.5 | 10 | 78° | 12 | -4 | 578 | 892 |
| LME20UU | 5 | 91 | LME20UU-AJ | 5 | 90 | LME20UU-OP | 4 | 75 | 20 | 20 | — | 9/-1 | 32 | 0/-11 | 45 | 0/-200 | 31.5 | 0/-200 | 1.6 | 30.3 | 2 | 10 | 60° | 15 | -6 | 862 | 1370 |
| LME25UU | 6 | 215 | LME25UU-AJ | 6 | 212 | LME25UU-OP | 5 | 181 | 25 | 25 | — | 11/-1 | 40 | 0/-11 | 58 | 0/-300 | 44.1 | 0/-300 | 1.85 | 37.5 | 2 | 12.5 | 60° | 15 | -6 | 980 | 1570 |
| LME30UU | 6 | 325 | LME30UU-AJ | 6 | 320 | LME30UU-OP | 5 | 272 | 30 | 30 | — | 11/-1 | 47 | 0/-11 | 68 | 0/-300 | 52.1 | 0/-300 | 1.85 | 44.5 | 2 | 12.5 | 50° | 15 | -8 | 1570 | 2740 |
| LME40UU | 6 | 705 | LME40UU-AJ | 6 | 694 | LME40UU-OP | 5 | 600 | 40 | 40 | — | 13/-2 | 62 | 0/-13 | 80 | 0/-300 | 60.6 | 0/-300 | 2.15 | 59 | 3 | 16.8 | 50° | 17 | -8 | 2160 | 4020 |
| LME50UU | 6 | 1130 | LME50UU-AJ | 6 | 1110 | LME50UU-OP | 5 | 970 | 50 | 50 | — | 13/-2 | 75 | 0/-13 | 100 | 0/-300 | 77.6 | 0/-300 | 2.65 | 72 | 3 | 21 | 50° | 17 | -13 | 3820 | 7940 |
| LME60UU | 6 | 250 | LME60UU-AJ | 6 | 20 | LME60UU-OP | 5 | 1580 | 60 | 60 | — | 13/-2 | 90 | 0/-15 | 125 | 0/-400 | 101.7 | 0-400 | 3.15 | 86.5 | 3 | 27.2 | 54° | 20 | -13 | 4700 | 9800 |
