SQD-sarjan palloveltangon päätylaakeri on korkean suorituskyvyn mekaaninen liitäntäkomponentti, jota käytetään laajasti ilmailussa, autoissa ja teollisuuslaitteissa. Ne on valmistettu kulutuskeskeisistä materiaaleista, niillä on erinomainen korroosionkestävyys ja väsymiskestävyys, ja ne voivat ylläpitää vakaata työsuorituskykyä suurissa kuormituksissa ja äärimmäisissä ympäristöissä. SQD-sarjan suunnitteluominaisuuksiin kuuluvat joustavat kiertoominaisuudet ja helposti asennettavat rakenteet, jolloin ne voivat tehokkaasti kuljettaa ja siirtää voimaa useissa sovelluksissa. Tämä pallovelen malli sallii vapaan liikkeen useisiin suuntiin erilaisten urheilutarpeiden tyydyttämiseksi. Lisäksi SQD -sarjatuotteita on laaja -alainen koko koko laitteiden tarpeiden tyydyttämiseksi, mikä varmistaa järjestelmän yleisen luotettavuuden ja käyttöikäisen käyttöiän. Olipa robotiikka, hydrauliset järjestelmät tai muut mekaaniset laitteet, SQD -sarjan palloveltangon päätylaakerit ovat avainkomponentteja tehokkaan ja vakaan toiminnan varmistamiseksi.
Tuoteparametrit

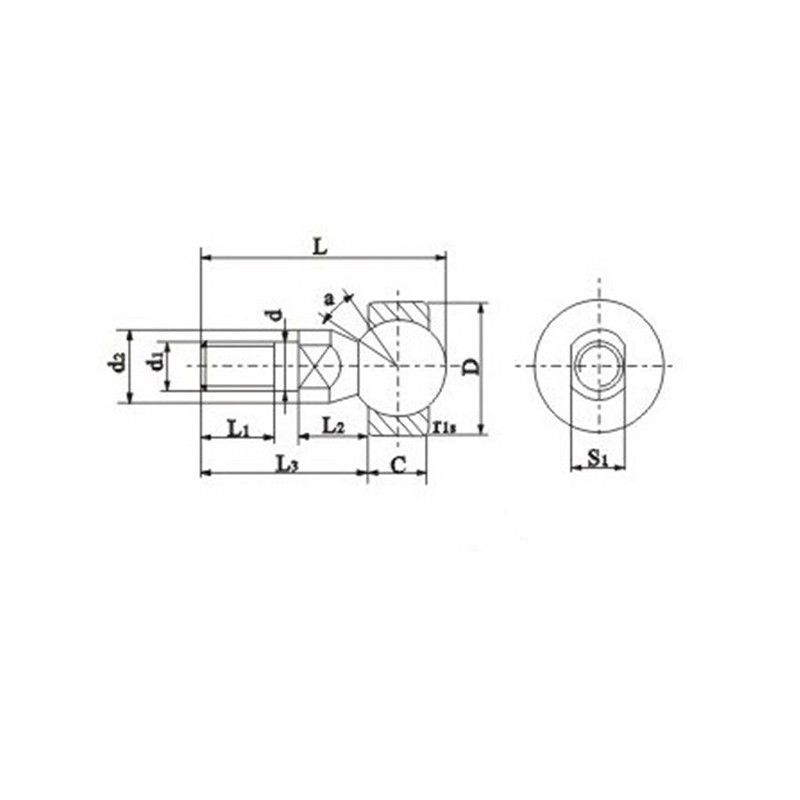

| Nimeäminen | Mitat （mm） | Staattiset kuormitusluokitukset (KN) | Paino (kg) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D -d1 | D2 | Lens1 | L2 | L3 | L | S1 | C | D | rs | α ° ≈ | |||
| SQD5 | M5 | 9 | 8 | 8 | 19 | 27.5 | 7 | 6 | 16 | 0.3 | 25 | 2 | 0.014 |
| SQD6 | M6 | 10 | 11 | 8.8 | 23.8 | 33.5 | 8 | 6.75 | 18 | 0.3 | 25 | 3.2 | 0.021 |
| SQD8 | M8 | 12 | 12 | 11.6 | 28.6 | 41 | 10 | 9 | 22 | 0.3 | 25 | 5.7 | 0.042 |
| SQD10 | M10 × 1,25 | 14 | 15 | 14.2 | 34.2 | 49 | 11 | 10.5 | 26 | 0.3 | 25 | 9.2 | 0.067 |
| SQD12 | M12 × 1,25 | 17 | 17 | 15.1 | 38.1 | 55.1 | On | 12 | 30 | 0.5 | 25 | 14 | 0.108 |
| SQD14 | M14 × 1,5 | 19 | 22 | 16.8 | 51.3 | 70.7 | 17 | 13.5 | 34 | 0.5 | 20 | 19 | 0.167 |
| SQD16 | M16 × 1,5 | 22 | 23 | 18 | 54.5 | 76.3 | 19 | 15 | 38 | 0.5 | 20 | 26 | 0.238 |
