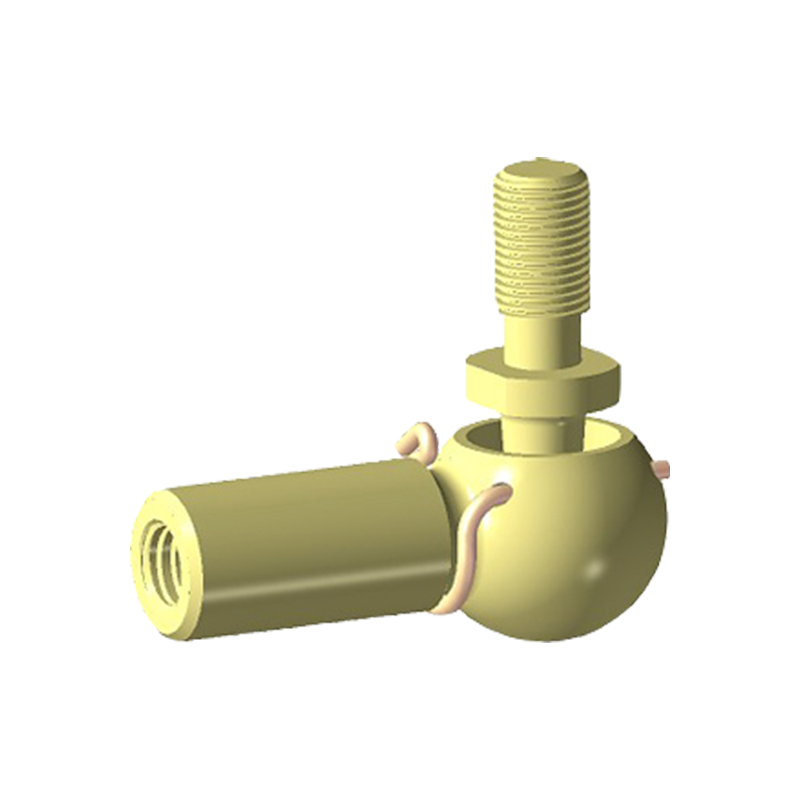

The SQG-sarjan kuulaniveltangon päätylaakeri on suorituskykyinen mekaaninen liitäntäkomponentti, jota käytetään laajalti erilaisissa teollisissa ja mekaanisissa laitteissa. Valmistettu korkealaatuisista materiaaleista, tämä laakeri on erinomainen kulumis - ja korroosionkestävyys ja pystyy toimimaan normaalisti äärimmäisissä olosuhteissa. SQG-sarjan muotoilu antaa sille erinomaisen kantavuuden ja joustavan liikealueen, joka sopii erilaisiin liikemuotoihin, kuten kiertoon, keinumiseen ja aksiaaliseen liikkeeseen. Lisäksi pallonivelen rakenne voi tehokkaasti vähentää kitkaa ja parantaa voimansiirron tehokkuutta. sqg-sarjan kuulaniveltangon päätylaakereita käytetään laajalti autoissa, ilmailussa, koneiden valmistuksessa ja muilla aloilla, ja ne ovat keskeisiä komponentteja mekaanisten järjestelmien vakauden ja luotettavuuden varmistamiseksi.
SQG-sarjan kuulaniveltangon päätylaakeri on suunniteltu käytettäväksi mekaanisissa siteissä ja ohjausjärjestelmissä, jotka vaativat tarkan liikkeensiirron ja kohdistuksen kompensoinnin. Valmistettu noudattaen ISO 9001 laadunhallintastandardit nämä sauvanpäät muodostavat luotettavan yhteyden eri tasoilla liikkuvien osien välillä. Niitä käytetään usein OEM-valmistajat ja MRO-ammattilaiset etsitään huoltovapaata ratkaisua heidän lineaariset toimilaitteet, hydraulisylinterit ja pakkauskoneet . Standardoitu ketjutus yksinkertaistaa integrointia olemassa oleviin malleihin ja työstökoneet , käsitellään yhteistä sauvan päätylaakerin vaihto tarvitsee.
Tämä tuote soveltuu seuraaviin sovelluksiin:
Oikean koon valitseminen perustuu tarvittavaan kantavuuteen, reiän halkaisijaan ja langan kokoon, jotta se vastaa kytkentäjärjestelmääsi. Sinun on otettava huomioon sekä sovelluksesi kokemat staattiset että dynaamiset kuormitukset sekä aksiaaliset ja säteittäiset voimat. Erityistä valintaneuvontaa varten tai yhteensopivuuden varmistamiseksi olemassaolevan kanssasi SQG-tangon pään laakerimitat tekninen tiimimme tarjoaa ilmaisen sovellusarvostelun, joka perustuu teknisiin määrityksiisi.
Huoltovapaan sauvan pään, kuten SQG-sarjan, käyttöikä riippuu useista tekijöistä, kuten käytetystä kuormituksesta, värähtelynopeudesta ja käyttölämpötilasta. PTFE-komposiittivuoraus on suunniteltu kestämään huomattava määrä syklejä ilman voitelua, mutta korkeataajuiset tärinät voivat nopeuttaa kulumista. Suosittelemme turvallisuustekijälaskentaa, joka perustuu erityisiin toimintatietoihisi. Projekteissa, joissa on ainutlaatuisia haasteita, insinöörimme voivat analysoida sinun korkeavärähtelykytkentäsovellus antaa tarkempi käyttöikä-arvio ja ehdottaa vaihtoehtoisia ratkaisuja.
Tuoteparametrit

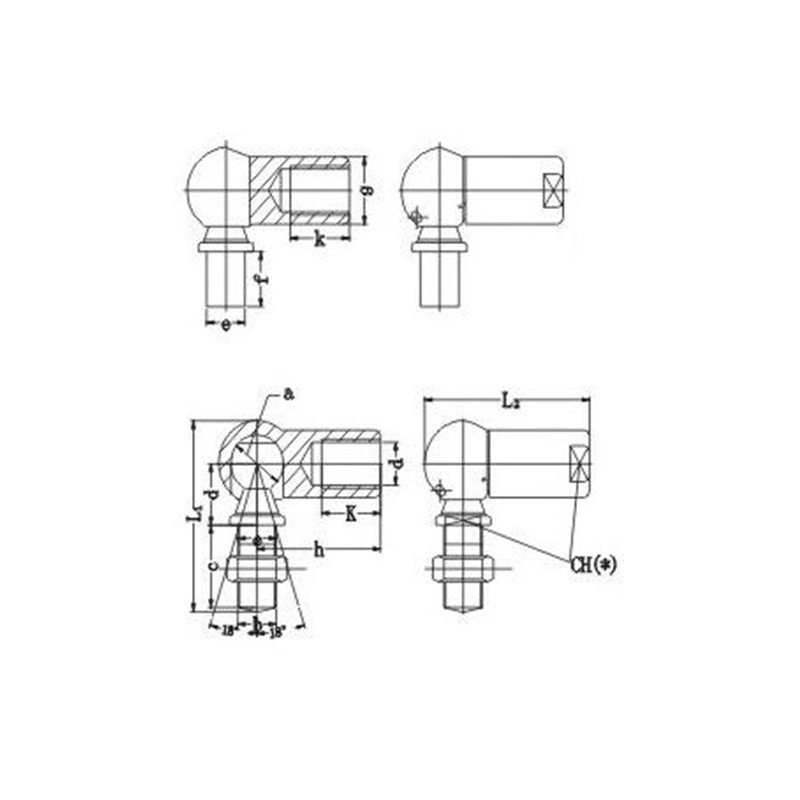

| Nimitys | Mitat（mm） | Staattisen kuormituksen luokitukset (KN) | Paino (Kg) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d2 | d3 | l1 | l2 | l3 | S | L1 | D1 | D3 | α° ≈ | |||
| SQG5 | M5 | 8 | 8 | 10.2 | 10.2 | 9 | 7 | 22 | 8 | 12.8 | 10 | 2.2 | 0.015 |
| SQG6 | M6 | 10 | 10 | 11.5 | 12.5 | 11 | 8 | 25 | 10 | 14.8 | 15 | 3.5 | 0.025 |
| SQG8 | HERRA | 14 | 13 | 14 | 16.5 | 13 | 11 | 30 | 13 | 193 | 15 | 6.6 | 0.053 |
| SQG10 | M10 | 16 | 16 | 15.5 | 20 | 16 | 13 | 35 | 16 | 24 | 15 | 10 | 0.104 |
| SQG12 | M12 | 16 | 16 | 15.5 | 20 | 16 | 13 | 35 | 16 | 24 | 15 | 16 | 0.104 |
| SQG14 | M14×1.5 | 19 | 19 | 21.5 | 28 | 20 | 16 | 45 | 22 | 30 | 15 | 19 | 0.221 |
| SQG14/B5 | M14×2 | 19 | 19 | 21.5 | 28 | 20 | 16 | 45 | 22 | 30 | 15 | 26 | 0.221 |
