SQZ-RS-sarjan palloliitostangon päät - itsevoitelevat, korkeakuormituslaakerit

SQZ...-RS-sarja

SQZ...-RS-sarjan kuulaniveltangon päätylaakerit ovat tehokkaita, kestäviä mekaanisia komponentteja, joita käytetään laajalti erilaisissa teollisissa ja mekaanisissa järjestelmissä. Tämän laakerin rakenne mahdollistaa joustavan liikkeen aksiaali- ja säteittäisten kuormien alla, mikä tarjoaa erinomaisen toiminnan vakauden. SQZ...-RS-sarja on valmistettu korkealaatuisista materiaaleista sen luotettavuuden varmistamiseksi korkeissa lämpötiloissa ja ankarissa ympäristöissä. Lisäksi sen ainutlaatuinen tiivistysrakenne estää tehokkaasti pölyn ja lian tunkeutumisen pidentäen laakerin käyttöikää. Se on helppo asentaa ja sopii monille aloille, mukaan lukien autot, ilmailu, rakennuskoneet jne.

Lähetä kysely

SQZ...-RS-sarjan palloniveltangon päätylaakerit - alhainen huolto, suuri kuormituskapasiteetti

Tuotteen ominaisuudet

Itsestään lukeva merkintä: Sisällyttää PTFE-vuorauksen pallon ja kotelon väliin, mikä eliminoi ulkoisen voitelun tarpeen ja vähentää huoltotiheyttä. Tämä ominaisuus on erityisen tärkeä sovelluksissa, joihin ei ole pääsyä.
Korkean staattisen ja dynaamisen kuormituksen luokitukset: Suunniteltu käsittelemään merkittäviä aksiaalisia ja säteittäisiä kuormia, mikä tarjoaa luotettavan suorituskyvyn vaativissa mekaanisissa järjestelmissä. Tämä suunnittelutekijä pidentää käyttöikää jatkuvassa käytössä.
Korroosionkestävyys: Laakerikotelo on valmistettu teräksestä, jossa on suojaava sinkkipinnoite, ja kuula on valmistettu laakeriteräksestä, joka tarjoaa vastuksen yhteiselle ympäristökorroosiolle.
Tarkkuuskoneistus: Sisä- ja ulkokierteet valmistetaan tiettyihin mittatoleransseihin, mikä varmistaa turvallisen ja tarkan istuvuuden yhteensopivien komponenttien kanssa.

Tuotteen kuvaus

SQZ...-RS-sarjan kuulaniveltangon päätylaakerit valmistetaan vakiintuneiden alan standardien mukaisesti. Nämä komponentit on suunniteltu yhdistämään liikkuvat osat mekaanisissa sidoksissa ja ohjausjärjestelmissä, jolloin tangon ja kotelon välillä on kulmavirhe. Niille on ominaista kierteitetty urosvarsi ja pallomainen pallo, jossa on kiinteä reikä. Laakerit soveltuvat sovelluksiin, jotka vaativat suurta luotettavuutta ja minimaalista ylläpitoa, kuten ohjausvivuissa, hydraulisylintereissä ja ohjausmekanismeissa.

Sovellusalueet

Tämä tuote soveltuu käytettäväksi seuraavissa sovelluksissa:

Maatalouskoneet: Käytetään vivustoissa ohjausjärjestelmien ohjaamiseen ja toteuttamiseen.
Pakkauslaitteet: Integroituu automatisoituun koneeseen liikkeen ja kohdistuksen hallitsemiseksi.
Teollisuusrobotiikka: Toimii liitäntäpisteenä robottikäsivarsissa monimutkaisen liikkeen mahdollistamiseksi.
Autoteollisuuden jousituskomponentit: Toiminnot kääntöpisteenä jousitusjärjestelmissä, joissa kulmaliike ja kuormansiirto ovat kriittisiä.
Rakennuslaitteet: Sovelletaan kaivinkoneiden ja kuormainten ohjauslinkkeihin.

FAQ

1. Miten itsevoiteleva PTFE-vuoraus SQZ-RS-laakereissa verrataan huoltointensiivisiin malleihin?

SQZ-RS-sarjan integroitu PTFE-vuoraus tarjoaa vähäkitkaisen rajapinnan, mikä vähentää merkittävästi jatkuvan manuaalisen voitelun tarvetta. Sitä vastoin vuoraamattomat sauvanpäät vaativat säännöllistä rasvan käyttöä kulumisen ja kouristusten estämiseksi, mikä voi olla merkittävä huoltotaakka. Sovelluksissa vaikeapääsyisillä alueilla tai ympäristöissä, joissa voiteluaineiden aiheuttama saastuminen on huolenaihe, itsevoiteleva muotoilu tarjoaa luotettavamman ja virtaviivaisemman ratkaisun. Suunnittelujen välisen valinnan tulee perustua erityiseen toimintaympäristöösi ja ylläpitoprotokolliisi. Yksityiskohtaista vertailevaa analyysiä varten tekninen tiimimme voi tarjota konsultaation.

2. Voivatko nämä sauvan päätylaakerit käsitellä korkeataajuisia värähtelyjä ilman ennenaikaista vikaa?

SQZ-RS-sarja on suunniteltu vankoilla materiaaleilla ja tiukan toleranssin istuvuudella, jolla hallitaan tehokkaasti toimintavärähtelyjä ja iskukuormia. Kotelon lujuus ja pallomaisen pallon istuvuuden tarkkuus varmistavat, että laakeri säilyttää eheytensä ja estää liiallisen pelaamisen, mikä on yleinen syy ennenaikaiseen epäonnistumiseen suurivärähtelyolosuhteissa. Laakerien staattiset ja dynaamiset kuormitusluokitukset tarjoavat kvantitatiivisen mittarin niiden kyvystä kestää näitä voimia. Pitkän käyttöiän varmistamiseksi on ratkaisevan tärkeää valita laakeri, jonka kuormitusarvot ylittävät sovelluksesi odotetut huippukuormitukset ja värähtelyjännitykset. Insinöörimme ovat käytettävissä tarkastelemaan sovelluksesi erityisiä kuormitus - ja tärinäprofiileja, jotta he voivat suositella sopivinta tuotetta.

Nimitys	Mitat（mm）	Staattisen kuormituksen luokitukset (KN)	Paino (Kg)

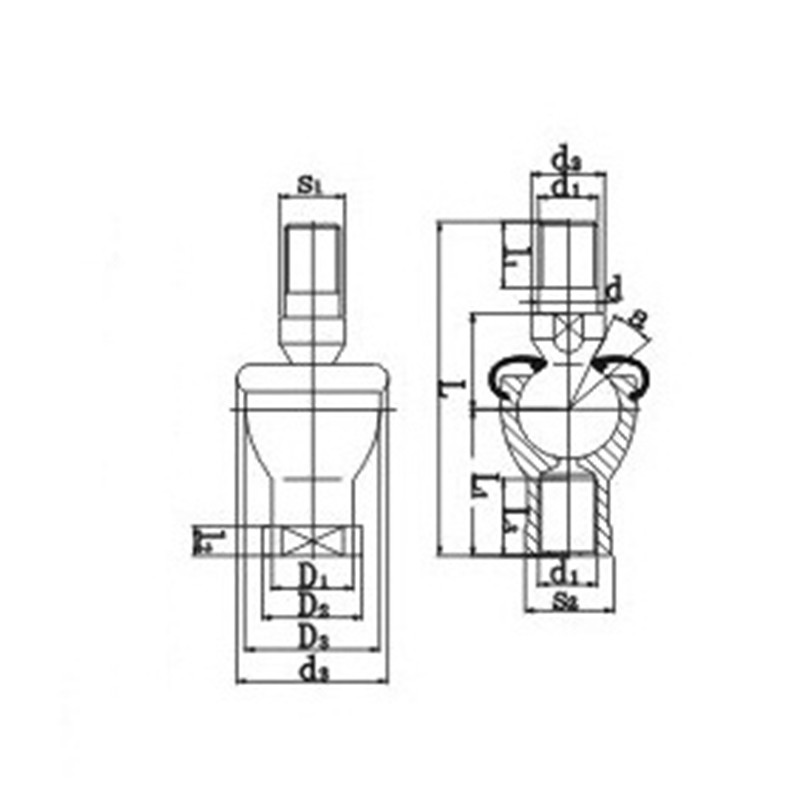

d1	d2	d3	l1	l2	S1	L	L1	L2	L3	D1	D2	D3	S2	α° ≈
SQZ5-RS	M5	9	19	8	11	7	46	24	4	12	9	11	17	9	15	2.8	0.025
SQZ6-RS	M6	10	20	11	12.2	8	55.2	28	5	15	10	13	20	11	15	3.7	0.041
SQZ8-RS	M8	12	24	12	16	10	65	32	5	16	12.5	16	24	14	15	5.8	0.075
SQZ10-RS	M10×1.25	14	30	15	19.5	11	74.5	35	6.5	18	15	19	28	17	15	8.4	0.12
SQZ12-RS	M12×1.25	17	32	17	21	15	84	40	6.5	20	17.5	22	32	19	15	11	0.18
SQZ14-RS	M14×1.5	19	38	22	23.5	17	103	45	8	25	20	25	36	22	11	15	0.27
SQZ16-RS	M16×1.5	22	44	23	25.5	19	112	50	8	27	22	27	40	22	11	15	0.36
SQZ18-RS	M18×1.5	23	45	25	31	20	130.5	58	10	32	25	31	45	27	11	19	0.54
SQZ20-RS	M20×1.5	27	50	25	29	24	133	63	10	38	27.5	34	45	30	7.5	19	0.57
SQZ22-RS	M22×1,5	27	52	26	33	24	145	70	12	43	30	37	50	32	7.5	23	0.76

Nimitys

Mitat（mm）

Staattisen kuormituksen luokitukset (KN)

Paino (Kg)

α° ≈

SQZ5-RS

2.8

0.025

SQZ6-RS

12.2

55.2

3.7

0.041

SQZ8-RS

12.5

5.8

0.075

SQZ10-RS

M10×1.25

19.5

74.5

6.5

8.4

0.12

SQZ12-RS

M12×1.25

6.5

17.5

0.18

SQZ14-RS

M14×1.5

23.5

103

0.27

SQZ16-RS

M16×1.5

25.5

112

0.36

SQZ18-RS

M18×1.5

130.5

0.54

SQZ20-RS

M20×1.5

133

27.5

7.5

0.57

SQZ22-RS

M22×1,5

145

7.5

0.76
