Räätälöityjen Laakerien 1600-sarja Syvä uran kuulalaakeri Valmistaja, Tehdas

1600-sarja

1600 Series Deep Groove Ball Bearing on laajalti käytetty vierintälaakeri. Sillä on alhainen kitkavastus ja suuri nopeus, ja se kestää radiaalista kuormaa tai yhdistettyä säteittäistä ja aksiaalista kuormitusta. Tämä laakerisarja koostuu ulkorenkaasta, sisärenkaasta, sarjasta teräspalloja ja sarjasta häkkejä. On olemassa erilaisia malleja, kuten 16011, 16012 jne., joiden sisähalkaisijat vaihtelevat 25-100 mm, ja myös ulkohalkaisijat ja paksuudet vaihtelevat. Erinomaisen suorituskyvyn ja laajan käyttöalueensa ansiosta 1600-sarjan syväurakuulalaakereilla on tärkeä rooli koneissa, autoissa, hisseissä ja muilla teollisuudenaloilla.

Lähetä kysely

Tuotteen esittely

1600-sarjan syväurakuulalaakerit käyttävät erittäin leveää profiilia, mikä antaa suuremman säteittäisen kuormituskapasiteetin ja paremman akselin vakauden kuin tavalliset saman porauksen kevyet laakerit. Poraushalkaisijat kattavat 10 mm - 50 mm, ulkohalkaisijat 26 mm - 80 mm ja leveydet 8 mm - 18 mm, joten sarja sopii koteloihin, joissa kuormitusmarginaalilla on enemmän merkitystä kuin kompaktilla. Tuotanto noudattaa ISO 15 -rajoja. Puristetut teräshäkit ovat vakiona, ja polyamidihäkit tarjotaan hiljaisiin paikkoihin. Välysluokat CN, C3 ja C4 ovat valittavissa tilausvaiheessa, ja avoimilla, ZZ- ja 2RS-tiivisteversioilla on sama rajapinta. Jokaisen erän mukana toimitetaan mittatarkastusraportit ja materiaalitodistukset.

Erittäin leveä osa

Leveämmät renkaat lisäävät radiaalista kapasiteettia ja parantavat akselin vakautta jatkuvassa kuormituksessa pitäen samalla porauksen mitat ennallaan.

Yksi rajataso

Open-, ZZ- ja 2RS-versiot sekä välysluokat jakavat samat mitat, joten yksi osaperhe kattaa useita kokoonpanolinjoja.

Lukitut eräparametrit

Prosessiasetukset ovat kiinteitä ajoa kohden, jolloin ajon tarkkuus pysyy sovittujen toleranssialueiden sisällä toistuvien ostotilausten välillä.

Tarkastuspaketti

Erätiedot, mittaraportit ja materiaalitodistukset kulkevat jokaisen lähetyksen mukana saapuvia tarkastuksia ja auditointeja varten.

Tilausviite

Poran halkaisija 10 mm - 50 mm

Ulkohalkaisija 26 mm - 80 mm

Leveys 8 mm - 18 mm

Dynaaminen kuormitusluokitus 7,0 kN - 30,0 kN

Staattinen kuormitusluokitus 3,8 kN - 18,5 kN

Häkkivaihtoehdot Puristettu teräs / polyamidi

Tyhjennysluokat CN / C3 / C4

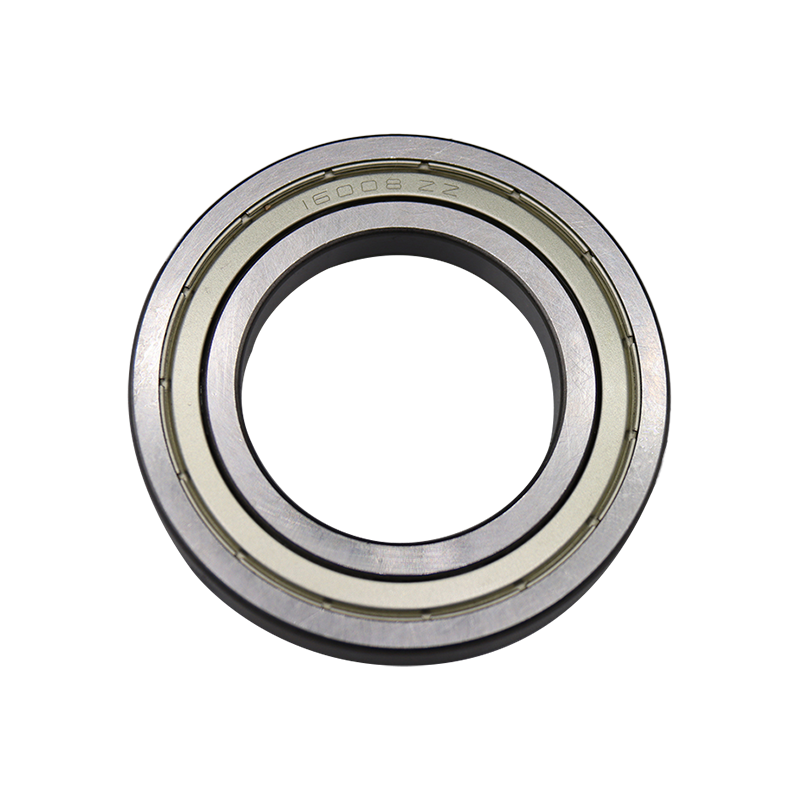

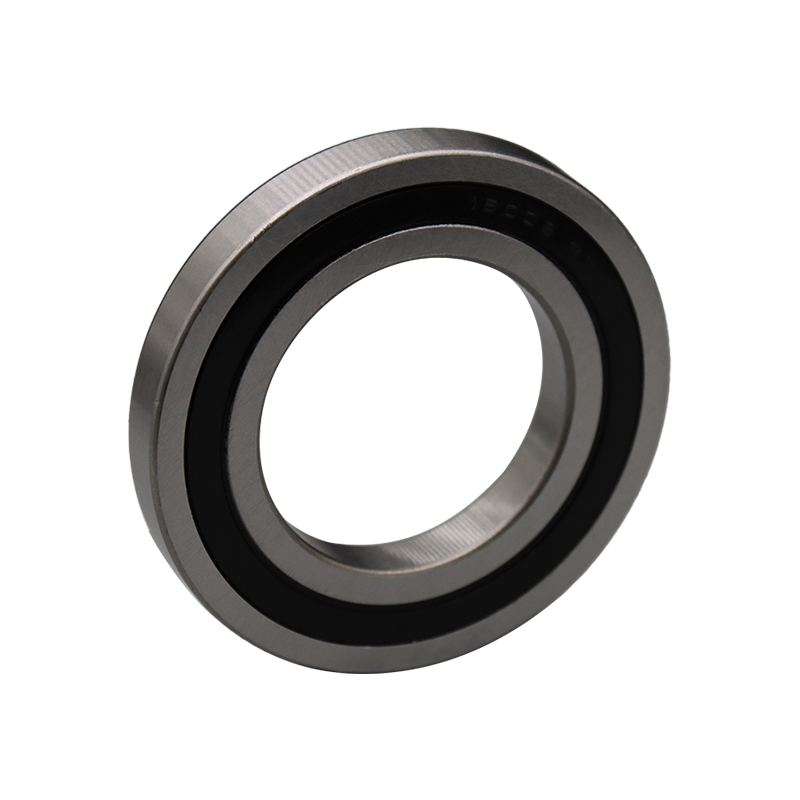

Tiivistysvaihtoehdot Avaa / ZZ / 2RS

Tarkkuusvaihtoehdot P0 / P6

Pakkaus Teollinen laatikko / bulkkialusta

Missä sarja on määritelty

Teollisuuden pumput

Akselituki keskipako- ja iskutilavuuspumpuissa, jotka tarvitsevat ylimääräistä radiaalivaraa.

Vaihdevaihteet

Tulo- ja ulostuloakselin laakerit kevyissä ja keskisuurissa alennusyksiköissä, joissa on rajoitettu kotelotila.

Sähkömoottorit

Roottorin tuki, jossa leveämpi osa parantaa vakautta jatkuvassa kuormituksessa.

Kuljetinjärjestelmät

Rullalaakerit materiaalinkäsittelylaitteissa, joissa on kohtalaiset radiaaliset vaatimukset.

Maatalouskoneet

Käyttö- ja välipyörän asennot työkoneissa, jotka ovat alttiina pölylle ja vuodenaikojen lämpötilavaihteluille.

Tekstiililaitteet

Rullatuki prosessointikoneissa, jotka käyvät jatkuvasti tasaisella nopeudella.

Ostajien tiedustelut

Miten 1600-sarja eroaa 6200-sarjasta?

1600-sarjassa on leveämpi leikkaus kuin 6200-linjalla samassa reiässä, mikä antaa enemmän radiaalista kapasiteettia ja paremman akselin vakauden. Valinta riippuu siitä, onko asuntotila vai kuormitusmarginaali rajoittava tekijä.

Ovatko C3-puhdistumaversiot helposti saatavilla?

C3-selvitys säilytetään puolivalmiissa varastossa tavallisille kokoille ja vahvistetaan rivikohtaisesti tilausvaiheessa. CN on edelleen täysikokoisen saatavuuden oletusluokka.

Voidaanko eri tiivistevaihtoehtoja yhdistää samaan tilaukseen?

Kyllä. Open-, ZZ- ja 2RS-versioilla on samat rajamitat, joten useita tiivistekokoonpanoja voi esiintyä yhdessä ostotilauksessa ja ne vahvistetaan teknisissä tiedoissa.

Mitä asiakirjoja massalähetysten mukana tulee?

Bulkkitoimitukset sisältävät eränumerotiedot, mittatarkastusraportit ja materiaalitodistukset. Saapuvaa tarkastusta varten tarvittavat lisäasiakirjat voidaan sopia tilausvahvistuksessa.

Varasto- ja rivimuistiinpanot

Pakkaus integrity

Pidä korroosiota estävät kääreet suljettuina linjan puoleiseen ongelmaan asti. Avoin pakkaus imee kosteutta lämpötilan vaihtelun aikana ja jättää tahroja, jotka epäonnistuvat tulevassa tarkastuksessa.

Paina sovitussuuntaa

Käytä voimaa häiriön alaisena olevaan renkaaseen. Kuulasarjan läpi kulkeva kuorma jättää painaumia, jotka näkyvät käyntiäänenä, kun kokoonpano saavuttaa toimintanopeuden.

Poran kunnon tarkastus

Tarkista pyöreys ja pinnan viimeistely ennen asennusta. Lastut ja purseet muuttavat tehollisia häiriöitä ja lyhentävät käyttöikää jatkuvassa käytössä.

Avoin vaihtoehtoinen voitelu

Sovita rasvan perusöljyn viskositeetti nopeuteen ja lämpötilaan. Suljetut versiot toimitetaan esitäytettyinä eivätkä vaadi esikokoonpanon voiteluvaihetta.

1600-sarja erityisen leveä teollisuuden toimitusohjelma erän jäljitettävyys

Laakerin nimitys	Mitat (mm)				Peruskuormitusarvot (kN)		Nopeusarvot (rpm)		Paino
Laakerin nimitys	d	D	B	rs min	Cr	Cor	Rasvaa	Öljy	(Kg)
16001	12	28	7	0.3	5.1	2.39	26000	30000	0.019
16002	15	32	8	0.3	5.6	2.83	22000	26000	0.025
16003	17	35	8	0.3	6.8	3.35	20000	24000	0.032
16004	20	42	8	0.3	7.9	4.5	18000	21000	0.051
16005	25	47	8	0.3	8.35	5.1	15000	18000	0.06
16006	30	55	9	0.3	11.2	7.35	13000	15000	0.091
16007	35	62	9	0.3	11.7	8.2	12000	14000	0.11
16008	40	68	9	0.3	12.6	9.65	10000	12000	0.125
16009	45	75	10	0.6	12.9	10.5	9000	11000	0.171
16010	50	80	10	0.6	13.2	11.3	8400	9800	0.18
16011	55	90	11	0.6	18.6	15.3	7700	9000	0.258
16012	60	95	11	0.6	20	17.5	7000	8300	0.283
16013	65	100	11	0.6	20.5	18.7	6500	7700	0.307
16014	70	110	13	0.6	24.4	22.6	6100	7100	0.441
16015	75	115	13	0.6	25	24	5700	6700	0.464
16016	80	125	14	0.6	25.4	25.1	5300	6200	0.597
16017	85	130	14	0.6	25.9	26.2	5000	5900	0.626
16018	90	140	16	1	33.5	33.5	4700	5600	0.848
16019	95	145	16	1	34.5	35	4500	5300	0.885
16020	100	150	16	1	35	36.5	4200	5000	0.91
16021	105	160	18	1	52	50.5	4000	4700	1.2
16022	110	170	19	1	57.5	56.5	3800	4500	1.46
16024	120	180	19	1	63	63.5	3500	4100	1.56
16026	130	200	22	1.1	80	79.5	3200	3800	2.31
16028	140	210	22	1.1	82	85	3000	3500	2.45
16030	150	225	24	1.1	96.5	101	2800	3200	3.07
16032	160	240	25	1.5	99	108	2600	3000	3.64
16034	170	260	28	1.5	119	128	2400	2800	4.93
16036	180	280	31	2	117	134	2300	2700	6.49
16038	190	290	31	2	134	156	2100	2500	6.77
16040	200	310	34	2	142	160	2000	2400	8.68
