6900-sarjan syväurakuulalaakerit | Matalaprofiiliset laakerit kompakteihin koneisiin

6900-sarja

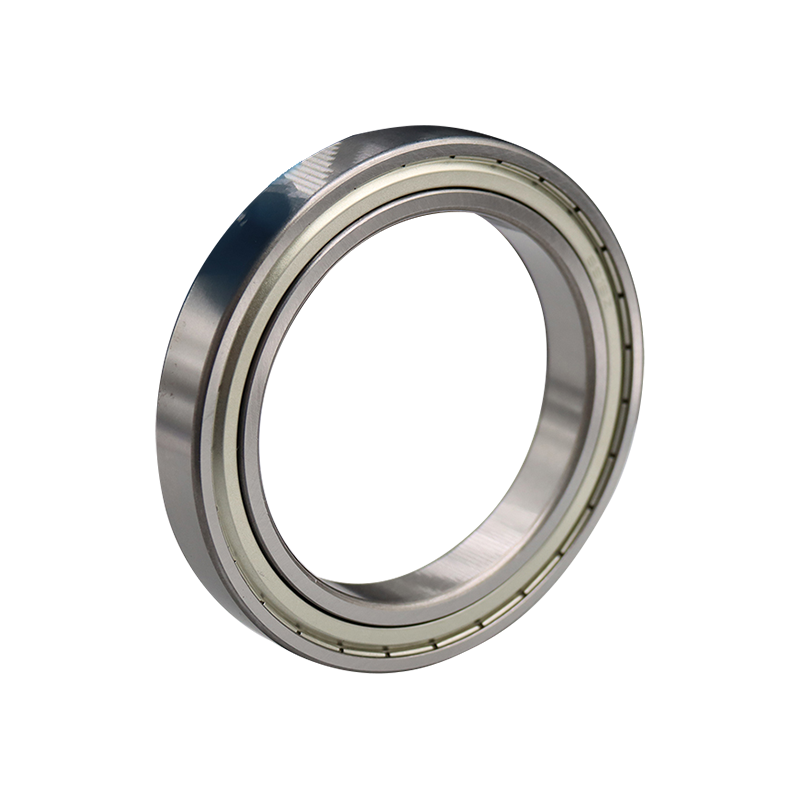

The 6900-sarjan syväurakuulalaakeri on tarkkuuslaakeri, jonka sisähalkaisija on 10 mm, ulkohalkaisija 22 mm ja paksuus 6 mm. Tätä laakeria käytetään laajalti moottoreissa, vesipumpuissa, sähkötyökaluissa, ilmakompressoreissa, kodinkoneissa ja muissa laitteissa, ja sitä suositaan sen vahvan kantavuuden ja vakaan toiminnan vuoksi. Samanaikaisesti 6900-sarjan laakerit vaativat suurta tuotantotarkkuutta ja soveltuvat nopeaan pyörimiseen ja tiettyjen radiaalikuormien kantamiseen. Ne ovat välttämättömiä avainkomponentteja monissa mekaanisissa laitteissa.

Lähetä kysely

6900

sarja

Deep Groove

Kuulalaakeri

LAAJA OSIO · TUOTANTO · ISO 15

6900-sarjan syväurakuulalaakerit ovat leveämmässä osassa kevyen osan syväura-alueella, mikä tarjoaa enemmän säteittäistä kapasiteettia kuin 6800-linja pienemmällä ulkohalkaisijalla kuin vastaava 6200-koko. Poran peittoalue on 10-50 mm ja ulkohalkaisijat 22-72 mm. Tuotanto noudattaa ISO 15 -rajoja. Puristetut teräshäkit toimitetaan vakiona, ja lasikuituvahvisteinen polyamidi on saatavana alhaisempiin melukohtiin. Vapaaluokat CN, C3 ja C4 ovat valittavissa tilausvaiheessa, ja tiivistyskonfiguraatio on kiinteä rivikohtaisesti. Eräkirjanpito ja mittatarkastusraportit ovat jokaisen lähetyksen mukana.

Kapasiteetti kevyessä osassa

6800-linjaa leveämmät renkaat lisäävät radiaalista kuormitusta siirtymättä 6200-kuoreen.

Tilausvaiheen konfigurointi

Välys, häkki ja tiivistys kiinnitetään ostotilausriviä kohti yhdellä rajatasolla.

Toistettava erätulostus

Lukitut prosessiparametrit pitävät käyntitarkkuuden sovittujen toleranssialueiden sisällä.

Tarkastuspolku

Erätiedot, mittaraportit ja materiaalitodistukset kulkevat jokaisen lähetyksen mukana.

TILAUS VIITE

Poraus 10–50 mm

Ulompi 22–72 mm

Leveys 6-12 mm

Dynaaminen C 4,6–24,0 kN

Staattinen C0 2,4–14,5 kN

Häkki Teräs / PA

Tyhjennys CN / C3 / C4

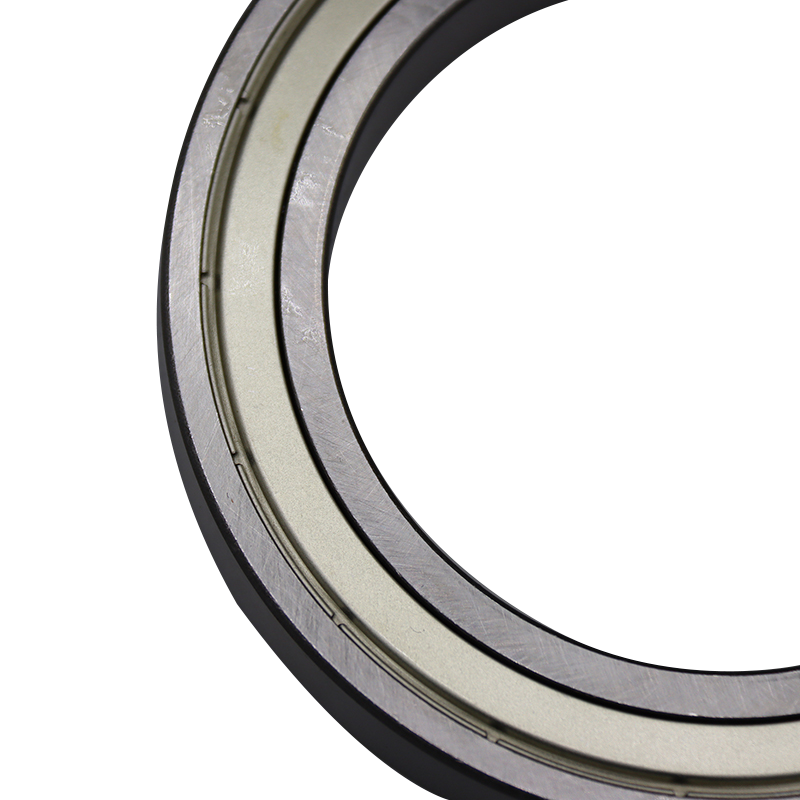

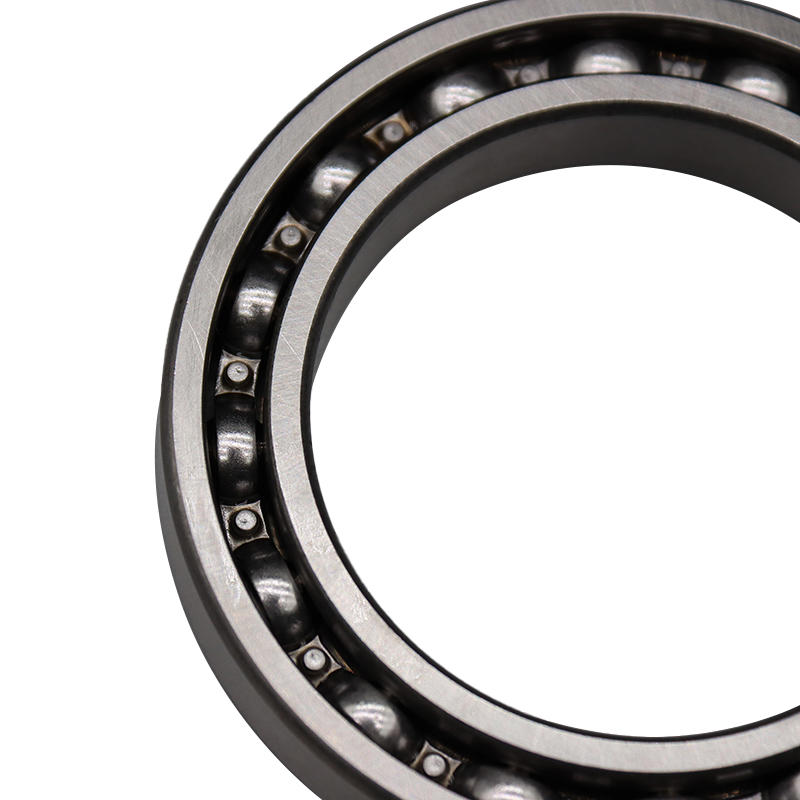

Tiivistys Avaa / ZZ / 2RS

Tarkkuus P0 / P6

Pakkaa Pahvilaatikko / alusta

Määrittelyalueet

01 Pumpun käyttö päättyy Akselituki pienissä ja keskikokoisissa keskipakopumpuissa, joissa on pölylle altis huolto.

02 Vaihteiston alennusakselit Tulo- ja väliasennot kevyissä yksiköissä, joissa on kiinteät kotelon reiät.

03 Moottorin roottorin tuki Päätykannattimen asennot pienissä ja keskisuurissa moottoreissa, joissa on kohtalainen radiaalinen tarve.

04 Tuuletin ja puhallinyksiköt Juoksupyörän akselin tuki ilmanvaihtolaitteissa jatkuvassa kuormituksessa.

05 Kuljetusrullat Rullapään laakerit kevyissä kuljetuslinjoissa kohtuullisella kuormituksella ja nopeudella.

06 Maatalouden liitteet Käyttö- ja välipyörän asennot työkoneissa, jotka ovat alttiina pölylle ja lämpötilanvaihteluille.

Ostajien tiedustelut

Miten 6900-osa eroaa 6200-sarjasta?

6900-sarjan ulkohalkaisija on pienempi kuin 6200 samalla reiällä, mutta leveämpi poikkileikkaus kuin 6800:lla. Se sopii koteloihin, joissa 6200:n halkaisija on liian suuri, kun taas 6800-luokitus on riittämätön.

Ovatko C3-puhdistumaversiot varastossa?

C3 toimitetaan puolivalmiina varastoina yleisiin kokoihin ja vahvistetaan rivikohtaisesti tilausvaiheessa. CN on edelleen täysikokoisen saatavuuden oletusluokka.

Voivatko avoimet ja suljetut versiot toimittaa yhdessä?

Kyllä. Avoin, ZZ ja 2RS jakavat rajamitat, joten useat tiivistyskokoonpanot yhdistyvät yhdessä ostotilauksessa ja ne vahvistetaan teknisissä tiedoissa.

Mikä määrittää polyamidin ja teräksen häkin valinnan?

Polyamidi peittää alhaisemmat melupaikat lämpötilakaton sisällä, kun taas teräs peittää korkeammat lämpötila- ja iskuolosuhteet. Korvaukset tarkistetaan ensin sovelluksen parametrien perusteella.

Varasto- ja rivimuistiinpanot

Pakkaaaging integrity Pidä korroosiota estävät kääreet suljettuina linjan puoleiseen ongelmaan asti. Avoin pakkaus imee kosteutta lämpötilakierron aikana.

Paina sovitussuuntaa Käytä voimaa häiriön alaisena olevaan renkaaseen. Kuormitus pallosarjan läpi jättää painaumia, jotka tulevat näkyviin juoksuäänenä.

Poraus condition Tarkista pyöreys ja pinnan viimeistely ennen asennusta. Lastut ja purseet muuttavat tehokkaita häiriöitä ja lyhentävät käyttöikää.

Avoin vaihtoehtoinen rasva Sovita perusöljyn viskositeetti nopeuteen ja lämpötilaan. Suljetut versiot saapuvat esitäytettyinä ilman ylimääräistä askelmaa.

Laakerin nimitys	Mitat (mm)				Peruskuormitusarvot (kN)		Nopeusarvot (rpm)		Paino
Laakerin nimitys	d	D	B	rs min	Cr	Cor	Rasvaa	Öljy	(Kg)
6900	10	22	6	0.3	2.7	1.27	30000	36000	0.009
6901	12	24	6	0.3	2.89	1.46	27000	32000	0.011
6902	15	28	7	0.3	3.65	2	24000	28000	0.016
6903	17	30	7	0.3	4.65	2.58	22000	26000	0.018
6904	20	37	9	0.3	6.4	3.7	19000	23000	0.036
6905	25	42	9	0.3	7.05	4.55	16000	19000	0.042
6906	30	47	9	0.3	7.25	5	14000	17000	0.048
6907	35	55	10	0.6	9.55	6.85	12000	15000	0.074
6908	40	62	12	0.6	12.2	8.9	11000	13000	0.11
6909	45	68	12	0.6	13.1	10.4	9000	12000	0.128
6910	50	72	12	0.6	13.4	11.2	8900	11000	0.132
6911	55	80	13	1	16	13.3	8200	9600	0.18
6912	60	85	13	1	16.4	14.3	7600	8900	0.193
6913	65	90	13	1	17.4	16.1	7000	8200	0.206
6914	70	100	16	1	23.7	21.2	6500	7700	0.334
6915	75	105	16	1	24.4	22.6	6100	7200	0.353
6916	80	110	16	1	24.9	24	5700	6700	0.373
6917	85	120	18	1.1	32	29.6	5400	6300	0.536
6918	90	125	18	1.1	33	31.5	5100	6000	0.554
6919	95	130	18	1.1	33.5	33.5	4800	5700	0.579
6920	100	140	20	1.1	41	39.5	4500	5300	0.785
6921	105	145	20	1.1	42.5	42	4300	5100	0.816
6922	110	150	20	1.1	43.5	44.5	4100	4800	0.849
6924	120	165	22	1.1	53	54	3800	4400	1.15
6926	130	180	24	1.5	65	67.5	3500	4100	1.52
6928	140	190	24	1.5	66.5	71.5	3200	3800	1.62
6930	150	210	28	2	85	90.5	3000	3500	2.47
6932	160	220	28	2	87	96	2800	3300	2.61
6934	170	230	28	2	86	95.5	2600	3100	2.74
6936	180	250	33	2	110	119	2400	2900	4.76
6938	190	260	33	2	113	127	2300	2700	4.98
6940	200	280	38	2.1	157	168	2200	2600	7.1
