R-sarja

R-sarjan syväurakuulalaakeri on laajalti käytetty laakerityyppi. Sillä on yksinkertainen rakenne, helppo asennus ja alhaiset ylläpitokustannukset. Se kestää radiaalista kuormitusta ja tiettyä kaksisuuntaista aksiaalista kuormitusta. Lisäksi R-sarjan urakuulalaakereilla on myös alhaisen kitkan, alhaisen melun ja alhaisen tärinän ominaisuudet, ja ne sopivat suuriin nopeisiin käyttöolosuhteisiin. Tämäntyyppiset laakerit tarjoavat erilaisia rakennetyyppejä, kuten pölysuojalla, tiivisterenkaalla jne., erilaisten työympäristöjen tarpeisiin.

Lähetä kysely

R-SARJA · DEEP GROOVE · ERITTÄIN PIENI

R-sarja Deep Groove -kuulalaakeri

tuuma / metrinen reikä avoin / suojattu / suljettu P0 / P5 tarkkuus

Kompakti jalanjälki

Suunniteltu sovelluksiin, joissa tilaa on rajoitettu, R-sarja tarjoaa luotettavan säteittäisen ja aksiaalisen kuormituksen tuen minimaalisella kuormalla.

Tuumaiset ja metriset versiot

Saatavana vakiokokoisina tuumana (R4, R6, R8 jne.) sekä metrisinä vastaavina, jotta ne voidaan vaihtaa olemassa olevien mallien kanssa.

Tiivistyskokoonpanot

Saatavilla avoimia, metallisuojattuja (ZZ) tai kumitiivistettyjä (2RS) versioita tiettyjen likaantumis- ja voiteluvaatimusten täyttämiseksi.

Sujuva toiminta

Tarkasti hiotut radat ja korkealaatuiset pallot takaavat alhaisen tärinätason ja akustisen melun herkissä laitteissa.

Teknisten tietojen yhteenveto

Poran halkaisija 3,175–12,700 mm (0,125–0,500 tuumaa)

Ulkohalkaisija 7,938–28,575 mm (0,3125–1,125 tuumaa)

Leveys 2,779 mm - 7,938 mm

Dynaaminen kuormitusluokitus 0,5 kN - 4,6 kN

Staattinen kuormitusluokitus 0,2 kN - 2,3 kN

Rajoitusnopeus (rasva) 18000-42000 rpm

Yleisiä sovelluksia

Instrumentit

Mittalaitteet, virtausmittarit ja tarkkuusoptiset laitteet.

Sähkömoottorit

Pienet tuuletinmoottorit, askelmoottorit ja pienoiskäytöt.

Autoteollisuus

Sähkökäyttöiset ikkunoiden käyttölaitteet, ovien lukkotoimilaitteet ja anturikokoonpanot.

Lääketieteellinen

Hammaslääketieteen laitteet, kirurgiset työkalut ja diagnostiset instrumentit.

Robotiikka

Niveltoimilaitteet, anturin nivelet ja tarttujamekanismit.

Toimistolaitteet

Tulostimet, skannerit ja paperinsyöttöjärjestelmät.

•

Varastointi ja käsittely

Säilytä alkuperäispakkauksessa puhtaassa, kuivassa ympäristössä. Vältä altistumista syövyttäville kemikaaleille. Käsittele puhtailla käsineillä estääksesi juoksuteiden saastumisen.

•

Asennusopastus

Kohdista voimaa tasaisesti asennettavaan renkaaseen. Käytä puristinta sopivilla tukihihoilla. Älä koskaan kohdista iskuvoimaa suoraan laakeriin.

•

Voitelu

Suljetut versiot on esivoideltu käyttöiän ajan. Avoimet versiot vaativat käyttönopeuden ja lämpötila-alueen mukaista rasvaa tai öljyä.

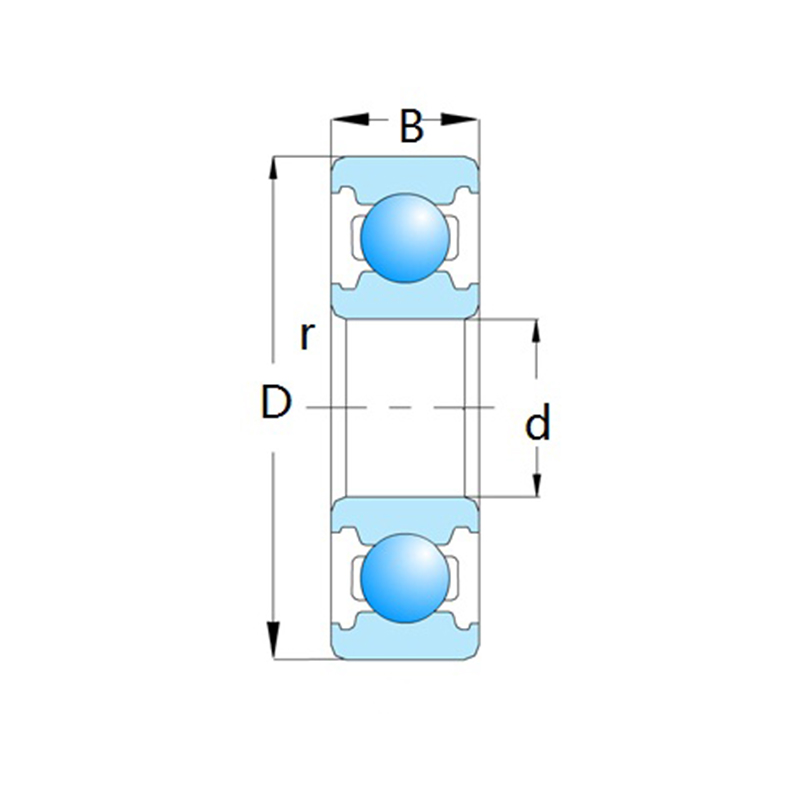

Laakersisään nimitys	Mitat								Pasisääno
	d	d	D	D	B	B	rs msisään	rs msisään	Kg
	in	mm	in	mm	in	mm	in	mm	Kg
R10	45420	15.875	36958	34.925	0.2181	5.54	0.031	0.8	37
R12	45355	19.05	37019	41.275	0.3126	7.94	0.031	0.8	47
R14	45481	22.225	37080	47.625	0.3752	9.53	0.031	0.8	71
R16	1	25.4	2	50.8	0.3752	9.53	0.031	0.8	85
R18	36899	28.575	37264	53.975	0.3752	9.53	0.031	0.8	90
R20	36895	31.75	37260	57.15	0.3752	9.53	0.031	0.8	95
R22	36958	34.925	37258	63.5	0.4374	11.11	0.031	0.8	106
R24	36893	38.1	37384	66.675	0.4374	11.11	0.031	0.8	141
R6	45359	9.525	45481	22.225	0.2189	5.56	0.016	0.4	11
R8	45293	12.7	36899	28.575	0.25	6.35	0.016	0.4	18
