QJ300-sarja

The QJ300-sarjan kaksiriviset kulmikkaat kuulalaakerit ovat tarkasti suunniteltuja pyöriviä komponentteja, jotka on suunniteltu kestämään samanaikaisia säteittäisiä ja aksiaalisia kuormia molempiin suuntiin. Rakenteellisesti tämä sarja vastaa kahta yksirivisistä kulmakosketuskuulalaakereita, jotka on järjestetty peräkkäin ja jotka on integroitu kompaktiin yhden yksikön malliin. Sisägeometriassa on erityinen kosketuskulma, joka helpottaa suurta aksiaalista jäykkyyttä ja kykyä hallita kallistusmomentteja. Nämä laakerit on valmistettu tyhjiökaasuttomasta kromiteräksestä (GCr15), ja ne läpikäyvät standardoidut lämpökäsittelyprosessit mittavakauden ja väsymiskestävyyden varmistamiseksi. QJ300-sarjalle on ominaista pienempi aksiaalinen tilantarve verrattuna parillisiin yksirivisiin yksiköihin, mikä tekee siitä olennaisen osan teollisen voimansiirron optimoinnissa ja nopeissa mekaanisissa kokoonpanoissa, jotka vaativat jäykkää akselitukea.

Lähetä kysely

KAKSIRIVI · KULMAKOSKETUS

Tekniset tiedot ja tekninen yleiskatsaus: QJ300-sarjan kaksiriviset kulmikkaat kuulalaakerit

Tekniset ydinedut

Kaksisuuntainen aksiaalinen tuki

Kaksirivinen kokoonpano mahdollistaa laakerin työntövoiman hallinnan molemmista suunnista ilman lisäkomponentteja.

Tilatehokkuus

Integroitu rakenne tarjoaa kapeamman leveyden kuin kaksi yksirivistä laakeria, mikä mahdollistaa kompaktin kotelorakenteen.

Korkea kuormitustiheys

Optimoidut kilparadan kaarevuus ja pallon täydennykset maksimoivat dynaamisen kuormituksen standardin ISO 300 -sarjan jalanjäljen sisällä.

Toiminnallinen jäykkyys

Minimaalinen sisävälys ja suuret kosketuskulmat lisäävät akselijärjestelmän yleistä jäykkyyttä.

Tuotteen tärkeimmät ominaisuudet

Parametriluokka	Tekniset tiedot
Materiaali	Korkeahiilinen kromilaakeriteräs (GCr15/SAE 52100)
Kontaktikulma	Vakio 30° / 40° vaihtoehdot
Tarkkuusluokka	P6 (ABEC-3) / P5 (ABEC-5)
Häkin materiaali	Puristettu teräs / koneistettu messinki / nylon (PA66)
Voitelutyyppi	Avoin / Z (suojattu) / RS (Sinetöity)
Sisäinen välys	C2 / C0 (normaali) / C3

Ensisijaiset sovellusskenaariot

Teollisuuden pumput ja kompressorit
Aksiaalisen työntövoiman ja radiaalisen akselin taipuman hallinta nesteenkäsittelylaitteissa

Maatalouskoneet
Tuki pyörännapoille ja voimanoton (PTO) yksiköille, jotka ovat alttiina monisuuntaiselle rasitukselle

Voimansiirtojärjestelmät
Integrointi vaihteistoihin ja alennusvaihteisiin, joissa vaaditaan tarkkaa akselin sijoitusta kuormitettuna

Tekstiili- ja painolaitteet
Synkronoidun liikkeen varmistaminen nopeissa rullissa, jotka vaativat alhaista tärinätasoa

Käsittely- ja huoltoprotokollat

Varastointiolosuhteet

Laakerit on säilytettävä alkuperäisessä ruosteenestopakkauksessaan kuivassa, lämpötilakontrolloidussa ympäristössä, jonka suhteellinen kosteus ei ylitä 60 %. Vältä suoraa kosketusta lattioihin tai seiniin kosteuden tiivistymisen estämiseksi. Suljettujen laakereiden osalta tarkista valmistuspäivämäärä varmistaaksesi rasvan stabiilisuuden sen säilyvyysajan kuluessa.

Asennus- ja käyttöohjeet

Pakota sovellus

Käytä asennuksen aikana painetta vain asennettavaan renkaaseen (sisärengas akselisovituksiin, ulkorengas kotelosovituksiin), jotta vältytään suolavedeltä tai kulkuradan vaurioilta.

Puhtaus

Ylläpidä epäpuhtauksista vapaata työtilaa; mikroskooppiset hiukkaset voivat aiheuttaa pinnan ennenaikaista väsymistä ja halkeilua.

Tasaus

Tarkka samankeskisyys akselin ja kotelon välillä on pakollinen, koska kulmakosketuslaakerit ovat herkkiä vakaville kohdistusvirheille, mikä aiheuttaa epätasaisen kuorman jakautumisen.

Voitelun hallinta

Varmista avoimen tyyppisissä laakereissa, että voiteluaine on yhteensopiva tietyn sovelluksen käyttölämpötilan ja pyörimisnopeuden kanssa.

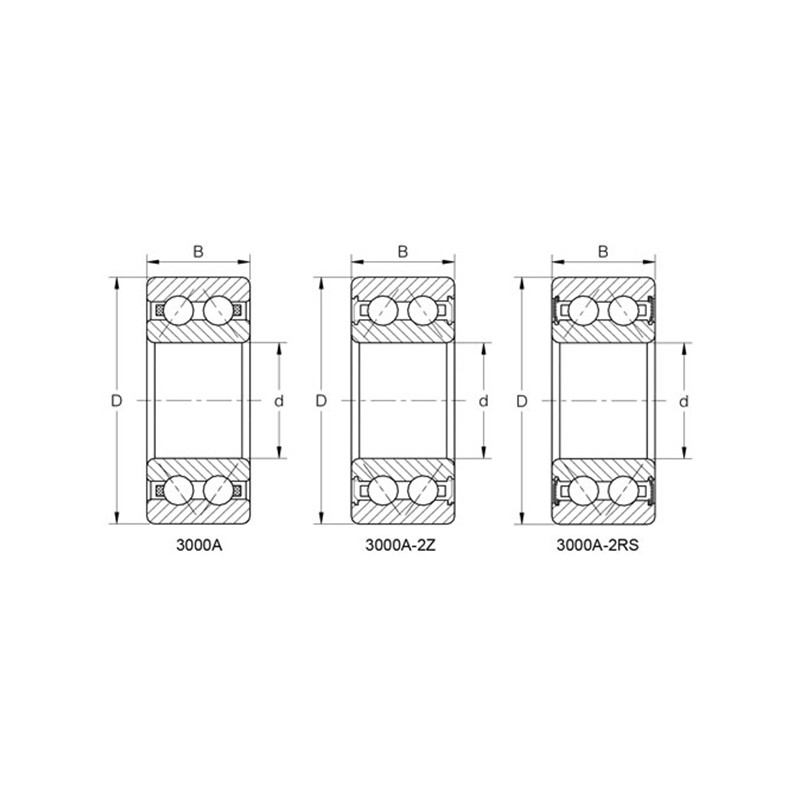

Nimitys	Päämitat (mm)				Peruskuormitusarvot (KN)		Peruskuormitusarvot (kgf)		Rajoitusnopeus (rpm)		Toimintapisteen etäisyys	Asennusmitat (mm)			Paino
Nimitys	d	D	B	r(min)	Cr	Cor	Cr	Cor	Rasvaa	Öljy	a0 (mm)	da(min)	Da(max)	ra (max)	(kg)
QJ306	30	72	19	1.1	46000	63000	4700	6450	8000	11000	35.7	37	65	1	0.42
QJ307	35	80	21	1.5	55000	80000	5600	8150	7100	9500	40.3	44	71	1.5	0.57
QJ308	40	90	23	1.5	67000	100000	6850	10200	6300	8500	45.5	49	81	1.5	0.78
QJ309	45	100	25	1.5	87500	133000	8900	13500	5600	7500	50.8	54	91	1.5	1.05
QJ310	50	110	27	2	102000	159000	10400	16200	5000	6700	56	60	100	2	1.35
QJ311	55	120	29	2	118000	187000	12000	19100	4500	6300	61.3	65	110	2	1.75
QJ312	60	130	31	2.1	135000	217000	13800	22200	4300	5600	66.5	72	118	2	2.15
QJ313	65	140	33	2.1	153000	250000	15600	25500	3800	5300	71.8	77	128	2	2.7
QJ314	70	150	35	2.1	172000	285000	17500	29100	3600	5000	77	82	138	2	3.18
QJ315	75	160	37	2.1	187000	320000	19100	33000	3400	4800	82.3	87	148	2	3.9
QJ316	80	170	39	2.1	202000	360000	20600	37000	3200	4300	87.5	92	158	2	4.6
QJ317	85	180	41	3	218000	405000	22300	41000	3000	4000	92.8	99	166	2.5	5.34
QJ318	90	190	43	3	235000	450000	23900	45500	2800	3800	98	104	176	2.5	6.4
QJ319	95	200	45	3	251000	495000	25600	50500	2600	3600	103.3	109	186	2.5	7.4
