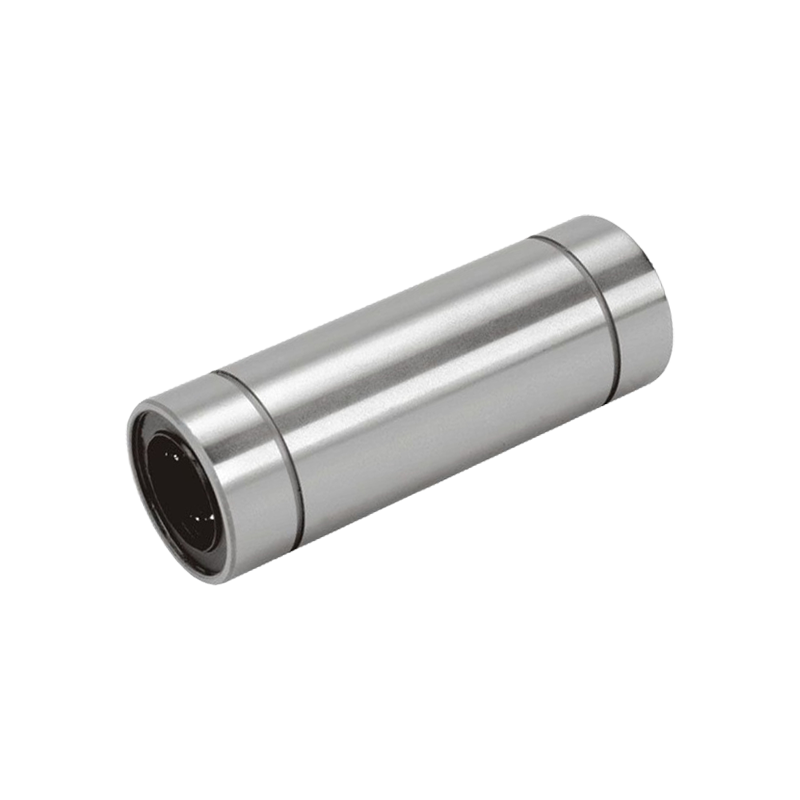

LME..LUU-sarjan kaksoisleveä lineaarinen kuulalaakeri on korkean suorituskyvyn lineaarinen liikekomponentti, joka on suunniteltu kestämään raskaita kuormia ja suuria nopeuksia. Tässä tuotesarjassa on kaksinkertainen leveysrakenne, joka tarjoaa paremman kantavuuden ja paremman vakauden, ja se soveltuu käytettäväksi ankarissa ympäristöissä. LME..LUU-laakereissa on sisällä erittäin tarkkoja palloja, jotka takaavat tasaisen liikkeen ja alhaiset kitkakertoimet, mikä parantaa mekaanisten laitteiden tehokkuutta ja käyttöikää. Tällainen laakeri on helppo asentaa ja vaatii vähän huoltoa, ja sitä käytetään laajalti automaatiolaitteissa, roboteissa, CNC-työstökoneissa ja muissa tarkkuuskoneissa. Ylivoimaisen suunnittelunsa ansiosta LME..LUU-sarja vähentää tehokkaasti liikkuvien osien välisiä rakoja ja parantaa yleistä liikkeen tarkkuutta ja luotettavuutta. Se on välttämätön avainkomponentti nykyaikaisessa teollisuudessa.
LME..LUU-sarja on kaksoisleveä lineaarinen kuulalaakeri, joka on suunniteltu erityisesti automaattivaihteistosovelluksiin, joissa vaaditaan tarkkaa lineaarista liikettä ja suurta kantavuutta. Laajennettu pituuden ja halkaisijan suhde parantaa momentinkestävyyttä ja kantavuutta tavallisiin yksileveisiin laakereihin verrattuna. Varustettu LUU-tiivisteillä (dual-huulinen uretaani) molemmissa päissä, laakeri pitää voiteluaineen tehokkaasti ja estää samalla vaihteistonesteen epäpuhtauksien ja metalliroskien pääsyn sisään. Tarkka pallonkiertopiiri varmistaa tasaisen, vähäkitkaisen liikkeen ja tasaisen vierintävastuksen koko iskun ajan. Tämä sarja on valmistettu kotelokarkaistusta laakeriteräksestä, jossa on hiotut juoksuratat, ja se on suunniteltu kestämään värähtelevää liikettä ja vaihtelevia kuormitusolosuhteita, joita esiintyy venttiilin runko-mekanismeissa, vaihdehaarukan ohjaimissa ja kytkimen toimilaitejärjestelmissä. Käyttölämpötila-alue on -20°C - 100°C, yhteensopiva tavallisten automaattivaihteistonesteiden kanssa.
Kaksoisleveä konfiguraatio lisää kuormitusta ja parantaa momentinkestävyyttä pidemmän pituuden ja halkaisijan suhteen ansiosta. Tämän ansiosta laakeri kestää suurempia säteittäisiä kuormia ja kestää paremmin kallistusmomentteja automaattivaihteistosovelluksissa, joissa tilan rajoitteet rajoittavat kotelon pituutta.
LUU-hylkeet are dual-lip urethane seals that provide enhanced protection against transmission fluid contaminants and metallic debris. The urethane material offers excellent resistance to ATF (Automatic Transmission Fluid) and maintains sealing performance across the full operating temperature range.
Suositeltu akselin kovuus on 60-64 HRC ja pinnan karheus Ra ≤ 0,2 µm. Tämä varmistaa optimaalisen vierintäkosketuksen ja pidentää sekä laakerin että akselin käyttöikää automaattivaihteistoissa.
LME..LUU laakerit on esivoideltu vaihteistoyhteensopivalla rasvalla. Uudelleenvoiteluväli riippuu iskutiheydestä ja ympäristön kontaminaatiotasosta. Korkean työkierron sovelluksissa suositellaan säännöllistä uudelleenvoitelua tiivisteen huulen läpi yhteensopivalla rasvalla.
Tuoteparametrit

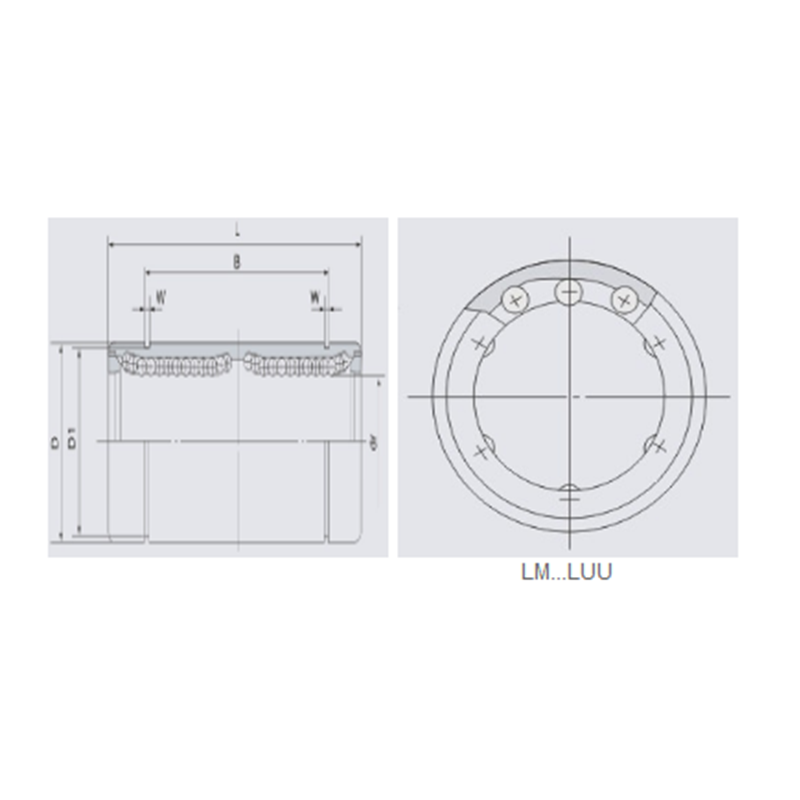

| Laakerin numero | Akselin nimellishalkaisija | dr | Tärkeimmät mitat ja toleranssi | Epäkeskisyys | Peruskuormitusarvo (kN) | Paino (kg) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LME…LUU | Pallopiiri | mm | mm | Toleranssi | D mm | Toleranssi(μm) | L mm | Toleranssi(μm) | B mm | Toleranssi(μm) | L(mm) | D1 (mm) | Dynaaminen | Staattinen | ||
| LME8LUU | 4 | 8 | 8 | -9 | 16 | 0/-9 | 46 | 0/-300 | 33 | 0/-300 | 1.1 | 15.2 | 15 | 421 | 804 | 40 |
| LME12LUU | 4 | 12 | 12 | -9 | 22 | 0/-11 | 61 | 0/-300 | 45.8 | 0/-300 | 1.3 | 21 | 15 | 813 | 1570 | 80 |
| LME16LUU | 5 | 16 | 16 | -11 | 26 | 0/-11 | 68 | 0/-300 | 49.8 | 0/-300 | 1.3 | 24.9 | 15 | 921 | 1780 | 115 |
| LME20LUU | 5 | 20 | 20 | -11 | 32 | 0/-13 | 80 | 0/-300 | 61 | 0/-300 | 1.6 | 30.5 | 17 | 1370 | 2740 | 180 |
| LME25LUU | 6 | 25 | 25 | -6.5 | 40 | 0/-13 | 112 | 0/-400 | 82 | 0/-400 | 1.85 | 38 | 17 | 1570 | 3140 | 430 |
| LME30LUU | 6 | 30 | 30 | -6.5 | 47 | 0/-13 | 123 | 0/-400 | 104.2 | 0/-400 | 1.85 | 44.5 | 17 | 2500 | 5490 | 615 |
| LME40LUU | 6 | 40 | 40 | -4 | 62 | 0/-15 | 151 | 0/-400 | 121.2 | 0/-400 | 2.15 | 59 | 20 | 3430 | 840 | 1400 |
| LME50LUU | 6 | 50 | 50 | -4 | 75 | 0/-15 | 192 | 0/-400 | 155.2 | 0/-400 | 2.65 | 72 | 20 | 680 | 15900 | 2320 |
| LME60LUU | 6 | 60 | 60 | -4 | 90 | 0/-20 | 209 | 0/-400 | 170 | 0/-400 | 3.15 | 86.5 | 25 | 7550 | 200 | 3920 |
