Laajennetut sarjan laipan miniatyyri kuulalaakerit ovat mekaaninen komponentti, jota käytetään laajasti tarkkuuslaitteissa, tehokkaalla pyörimissuorituskyvellä ja erinomaisella kuorman kantokyvyllä. Tällainen laakeri koostuu yleensä sisärenkaasta, ulkorenkaasta, liikkuvista elementeistä (palloista) ja häkistä. Ulommassa renkaassa on laippa -malli asennuksen helpottamiseksi ja laakerin vakauden varmistamiseksi käytön aikana. Kompaktin koon vuoksi tämän tyyppistä pienoiskuulalaakeria käytetään yleisesti elektronisissa laitteissa, malleissa, autoissa ja muissa pienissä koneissa. Laajennettu sarja on suunniteltu tarjoamaan suurempi jäykkyys ja lujuus kompaktissa tilassa nopeaa ja tarkkaa sovellusta varten. Lisäksi korkealaatuiset materiaalit ja voiteluaineet vähentävät kitkaa ja pidentävät käyttöiän käyttöikää. Käyttäjien tulee kiinnittää huomiota laakerin kokoon, lastauskapasiteettiin ja nopeuteen valittaessa vastaamaan tiettyjä sovellustarpeita.

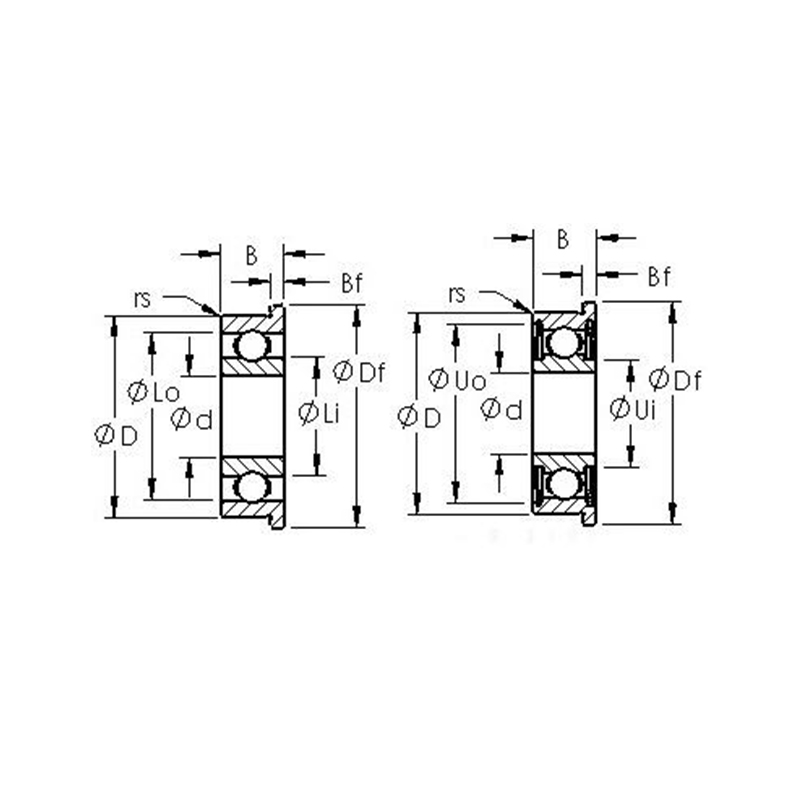

Tuoteparametrit
| Viitetyyppi | Poraushalkaisija | O.D. | Laippa | Avoin laakeri | Suojattu laakeri | ||||||
| R (min) | O.D. | Ulompi leveys | Sisäleveys | Laipan leveys | Viitetyyppi | Ulompi leveys | Sisäleveys | Laipan leveys | |||
| Frw0zz | 1.191 | 3.967 | 5.156 | 0.1 | 1.588 | 2.38 | 0.33 | Frw0 | 2.38 | 3.175 | |
| Frw1zz | 1.397 | 4.763 | 5.944 | 0.1 | 1.984 | 2.779 | 0.584 | FRW1 | 2.779 | 3.571 | 0.787 |
| Frw1-4zz | 1.984 | 6.35 | 7.518 | 0.1 | 2.38 | 3.175 | 0.584 | FRW1-4 | 3.571 | 4.366 | 0.787 |
| FRW133ZZ | 2.38 | 4.763 | 5.944 | 0.1 | 1.588 | 2.38 | 0.457 | FRW133 | 2.38 | 3.175 | 0.787 |
| Frw1-5zz | 2.38 | 7.938 | 9.119 | 0.15 | 2.779 | 3.571 | 0.584 | FRW1-5 | 3.571 | 4.366 | 0.787 |
| FRW144ZZ | 3.175 | 6.35 | 7.518 | 0.1 | 2.38 | 3.175 | 0.584 | FRW144 | 2.779 | 3.571 | 0.787 |
| FRW2-5ZZ | 3.175 | 7.938 | 9.119 | 0.1 | 2.779 | 3.571 | 0.584 | FRW2-5 | 3.571 | 4.366 | 0.787 |
| FRW2-6ZZ | 3.175 | 9.525 | 10.719 | 0.15 | 2.779 | 3.571 | 0.584 | FRW2-6 | 3.571 | 4.366 | 0.787 |
| Frw2zz | 3.175 | 9.525 | 11.176 | 0.3 | 3.967 | 4.763 | 0.762 | FRW2 | 3.967 | 4.763 | 0.762 |
| FRW155ZZ | 3.967 | 7.938 | 9.119 | 0.1 | 2.779 | 3.571 | 0.584 | FRW155 | 3.175 | 3.967 | 0.914 |
| FRW156ZZ | 4.763 | 7.938 | 9.119 | 0.1 | 2.779 | 3.571 | 0.584 | FRW156 | 3.175 | 3.967 | 0.914 |
| FRW166ZZ | 4.763 | 9.525 | 10.719 | 0.1 | 3.175 | 3.967 | 0.584 | FRW166 | 3.175 | 3.967 | 0.787 |
| Frw3zz | 4.763 | 12.7 | 14.351 | 0.3 | 3.967 | 4.763 | 1.067 | FRW3 | 4.978 | 5.773 | 1.067 |
| Frw168zz | 6.35 | 9.525 | 10.719 | 0.1 | 3.175 | 3.967 | 0.584 | FRW168 | 3.175 | 3.967 | 0.889 |
| FRW188ZZ | 6.35 | 12.7 | 13.894 | 0.15 | 3.175 | 3.967 | 0.584 | FRW188 | 4.763 | 5.558 | 1.143 |
| Frw4zz | 6.35 | 15.875 | 17.526 | 0.3 | 4.978 | 5.773 | 1.067 | Frw4 | 4.978 | 5.773 | 1.067 |
| FRW1810 ZZ | 7.938 | 12.7 | 13.894 | 0.15 | 3.967 | 4.763 | 0.33 | FRW1810 | 3.967 | 4.763 | 0.33 |
