Räätälöityjen Laakerien NA-sarja Ruostumattomasta teräksestä valmistetut kuulalaakerit Valmistaja, Tehdas

NA-sarja

NA-sarjan laakerit ovat vierintälaakereita, jotka on suunniteltu yksinkertaistamaan asennusta ja huoltoa. Ne koostuvat yleensä sisärenkaasta, ulkorenkaasta ja vierintäelementeistä. Sisärengas voidaan asentaa suoraan akseliin, kun taas ulkorengas kiinnitetään yleensä koteloon tai kannattimeen. NA-sarjan laakereilla on hyvä kulutuskestävyys ja kantavuus, ja niitä käytetään laajalti teollisuuslaitteissa, maatalouskoneissa, sähkötyökaluissa ja muilla aloilla. Niiden suunnittelu mahdollistaa käytön tietyllä akselisiirrolla ja kulman muutoksilla, mikä tekee niistä erittäin mukautuvia. Tämä laakerisarja tarjoaa myös erilaisia tiivistys- ja pölytiivistysvaihtoehtoja parantaakseen niiden suorituskykyä ankarissa olosuhteissa. NA-sarjan laakereiden ominaisuudet tekevät niistä tehokkaan ja luotettavan valinnan erilaisiin sovelluksiin ja vähentämään laitteiden ylläpitokustannuksia.

Lähetä kysely

RUOSTUMATON SISÄLAAKERI · NA-SARJA · WASHdown DUTY

NA-sarja

Ruostumattomasta teräksestä valmistetut kuulalaakerit

Poraus 12-50 mm

Tiiviste 2RS

Rasvaa H1 elintarvikeluokka

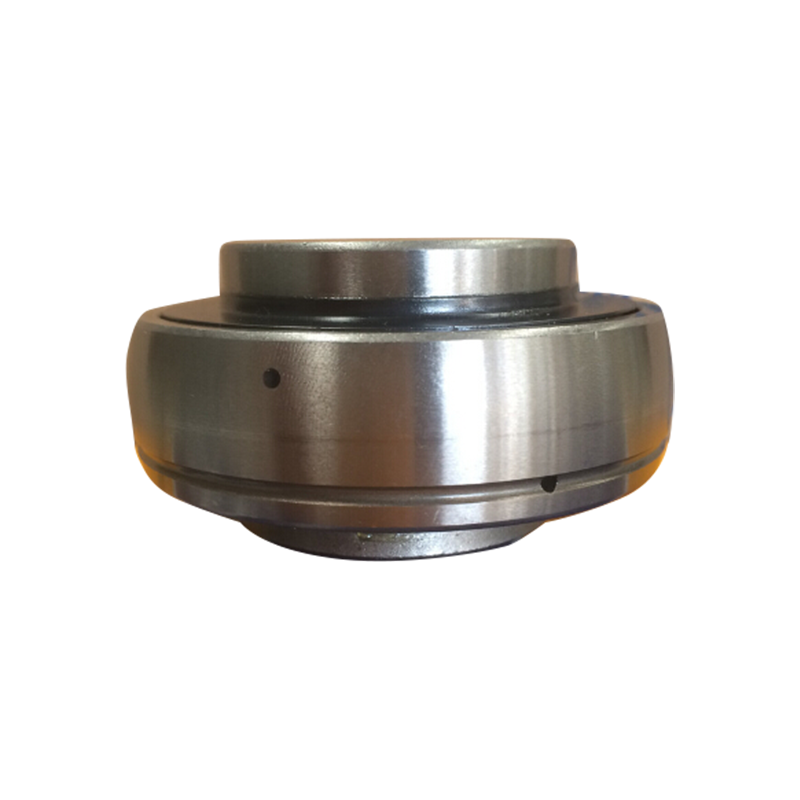

NA-sarjan ruostumattomasta teräksestä valmistettu kuulalaakeri on rakennettu kuljetin- ja käyttöasentoihin, jotka käyvät läpi säännöllisen puhdistuksen, kosteuden tai lievän kemikaalin altistuksen. Sisäke yhdistää ruostumattomasta teräksestä valmistetut renkaat ja kuulat, joissa on epäkesko lukituskaulus, joka tarttuu akseliin ilman koneistettuja olkapäitä. Ulkorenkaassa on pallomainen profiili, joten yksikkö asettuu tavallisiin koveriin koteloihin ja sietää pienen akselin taipuman. Both sides use contact rubber seals, and the cavity is packed with food-grade grease before shipping. Poran halkaisijat kattavat 12 mm - 50 mm, ulkohalkaisijat 32 mm - 100 mm ja leveys 12 mm - 32 mm. Käyttölämpötila pysyy -20°C ja 110°C välillä. Sarja on tarkoitettu pääasiassa elintarvikejalostukseen, juomien pullotukseen, pakkauslinjoihin ja lääkelaitteisiin, joissa korroosionkestävyys on hankintavaatimus.

KESKEISET OMINAISUUDET

Ruostumattomat renkaat ja pallot

Kestää toistuvan pesun ja kemiallisen kosketuksen ilman ruostumista tai kuoppia ajoradan pinnoilla.

Epäkesko lukittava kaulus

Kaulus pyörii sisärenkaaseen kiinnittääkseen akselin, mikä yksinkertaistaa asennusta ja mahdollistaa irrottamisen vahingoittamatta akselin pintaa.

Pallomainen ulkomuoto

Sopii koveraan tyynylohkoon ja laipallisiin koteloihin ja vaimentaa pieniä akselivirheitä, jotka muuten rasittaisivat kulkuradan reunaa.

Kosketustiiviste ja elintarvikelaatuinen täyttö

Kumikosketustiivisteet molemmilla puolilla estävät veden ja tuotejäämät, kun taas esitäytetty H1-rasva tukee hygieniakäyttöä.

TILAUSVIITE

Poraus diameter 12 mm - 50 mm

Ulkohalkaisija 32 mm - 100 mm

Leveys 12 mm - 32 mm

Materiaali rengas ja pallo Ruostumaton teräs

Lukitusmenetelmä Eksentrinen kaulus

Tiivisteing type 2RS kontaktikumi

Rasvaa fill H1 elintarvikeluokka

Lämpötila-alue -20 °C - 110 °C

Asunnon yhteensopivuus Tyynylohko / laipallinen

Pakkaus Korroosionkestävä laatikko

TEKNISET ALUEET

Elintarvikkeiden jalostuskuljettimet

Rulla- ja vetoakselituki linjoissa, jotka pesevät usein desinfiointiaineilla.

Juomien pullotuslinjat

Kuljetin- ja täyttöpisteet altistuvat vesisuihkulle, siirappijäämille ja puhdistuskemikaaleille.

Pakkauskoneet

Päällystys-, etiketöinti- ja pakkausyksiköt, joissa on kosteutta ja tuotepölyä.

Farmaseuttiset laitteet

Puhdastilakoneet, jotka tarvitsevat korroosionkestävyyttä ja vähäistä hiukkasten irtoamista liikkuvista osista.

Meri- ja satamayksiköt

Deck handling equipment exposed to salt air and periodic water contact.

Kemiallisen käsittelyn asemat

Mixer and transfer equipment where mild corrosive media contact the housing area.

HANKINTAKYSYMYKSIÄ

Miten epäkesko kaulus eroaa säätöruuvilukosta?

Epäkeskinen kaulus pyörii sisärenkaaseen kiinnittääkseen akselin koko kehän ympäri ja jakaa pitovoiman tasaisemmin kuin pistekosketusruuvit. Tämä vähentää akselin merkintöjen riskiä ja mahdollistaa poistamisen ilman naarmuuntumista akselin pintaan.

Voidaanko NA-sarja asentaa olemassa oleviin tyynylohkokoteloihin?

Kyllä. The spherical outer contour matches standard concave housing bores, so the insert fits compatible pillow block and flanged units. Tarkista kotelon reiän halkaisija suhteessa sisäkkeen ulkohalkaisijaan ennen kokoamista.

Mitä voitelua tehtaalla käytetään?

Jokainen yksikkö on pakattu H1 elintarvikelaatuisella rasvalla ennen sulkemista. The fill volume is set for the bearing size, so no additional lubrication is needed before line-side installation.

Which stainless grade is used for the rings and balls?

Renkaissa ja palloissa käytetään ruostumatonta laakerilaatua, joka on valittu märkäkäyttöön ja lievästi syövyttävään käyttöön. Tarkka laatu on ilmoitettu kunkin lähetyksen mukana toimitetussa materiaalitodistuksessa.

VARASTO- JA ASENNUSOHJEITA

Akselin valmistelu

Puhdista akseli ja poista purseet ennen laakerin asentamista. Surface defects under the inner ring create local stress points that shorten service life.

Kauluksen kiristys

Kierrä epäkeskorengasta akselin pyörimissuuntaan ja kiristä lukitusruuvi. Tarkista istuvuus uudelleen ensimmäisten käyttötuntien jälkeen.

Kotelon reiän tarkistus

Varmista, että kovera kotelon reikä on puhdas ja vailla kovettuneita jäämiä. Contamination reduces the self-aligning effect and shortens insert life.

Varastointi

Keep original packaging sealed until line-side issue. Säilytä erillään klooratuista liuottimista ja korkeasta kosteudesta ruostumattoman pinnan säilyttämiseksi.

NA-sarjan ruostumaton sisäosa eksentrinen lukituskaulus H1 elintarvikelaatuinen täyttö

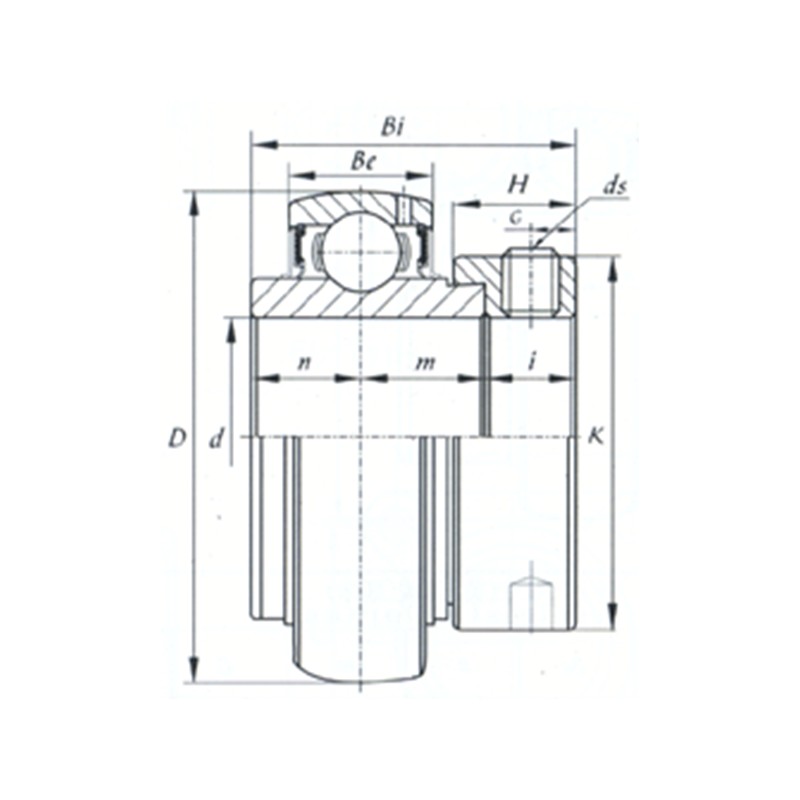

Laakeri nro	d		Mitat (mm)									Peruskuormitusluokitus (kN)
Laakeri nro	(mm)	(in.)	D	Ole	Bi	B1	n	K	H	G	ds	Dynaaminen	Staattinen
NA203	17		40	14	37.3	27.8	13.9	28.6	13.5	5	M6x1	900	500
NA203-11	17.463	16.11	40	14	37.3	27.8	13.9	28.6	13.5	5	1/4-28UNF	900	500
NA204-12	19.05	3/4	47	17	43.7	34.2	17.1	33.3	13.5	5	1/4-28UNF	1250	650
NA204	20		47	17	43.7	34.2	17.1	33.3	13.5	5	M6x1	1250	650
NA205-14	22.225	7/8	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205-15	23.813	15/16	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205	25		52	17	44.4	35	17.5	38.1	13.5	5	M6x1	1400	750
NA205-16	25.4	1	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA206-18	28.575	8.11	62	19	48.4	36.6	18.3	44.5	15.9	6	16/5-24UNF	1900	1100
NA206	30		62	19	48.4	36.6	18.3	44.5	15.9	6	M8x1	1900	1100
NA206-19	30.163	13/16	62	19	48.4	36.6	18.3	44.5	15.9	6	16/5-24UNF	1900	1100
NA206-20	31.75	11/4	62	19	48.4	36.6	18.3	44.5	15.9	6	16/5-24UNF	1900	1100
NA207-20	31.75	11/4	72	20	51.1	37.6	18.8	55.6	17.5	6.5	16/5-24UNF	2550	1500
NA207-22	34.925	13/8	72	20	51.1	37.6	18.8	55.6	17.5	6.5	16/5-24UNF	2550	1500
NA207	35		72	20	51.1	37.6	18.8	55.6	17.5	6.5	M8x1	2550	1500
NA207-23	36.513	17/6	72	20	51.1	37.6	18.8	55.6	17.5	6.5	16/5-24UNF	2550	1500
NA208-24	38.1	11/2	80	21	56.3	42.8	21.4	60.3	18.3	6.5	16/5-24UNF	2950	1800
NA208-25	39.688	19/16	80	21	56.3	42.8	21.4	60.3	18.3	6.5	16/5-24UNF	2950	1800
NA208	40		80	21	56.3	42.8	21.4	60.3	18.3	6.5	M8x1	2950	1800
NA209-26	41.275	15/8	85	22	56.3	42.8	21.4	63.5	18.3	6.5	16/5-24UNF	3180	2050
NA209-27	42.863	1 11/16	85	22	56.3	42.8	21.4	63.5	18.3	6.5	16/5-24UNF	3180	2050
NA209-28	44.45	13/4	85	22	56.3	42.8	21.4	63.5	18.3	6.5	16/5-24UNF	3180	2050
NA209	45		85	22	56.3	42.8	21.4	63.5	18.3	6.5	M8x1	3180	2050
NA210-31	49.213	1 15/16	90	24	62.7	49.2	24.6	69.9	18.3	6.5	16/5-24UNF	3500	2300
NA210	50		90	24	62.7	49.2	24.6	69.9	18.3	6.5	M8x1	3500	2300
NA210-32	50.8	2	90	24	62.7	49.2	24.6	69.9	18.3	6.5	16/5-24UNF	3500	2300
NA211-32	50.8	2	100	25	71.4	55.6	27.8	76.2	20.7	8	8/3-24UNF	4350	2900
NA211	55		100	25	71.4	55.6	27.8	76.2	20.7	8	M10x1,25	4350	2900
NA211-35	55.563	23/16	100	25	71.4	55.6	27.8	76.2	20.7	8	8/3-24UNF	4350	2900
NA212-36	57.15	21/4	110	27	77.8	62	31	84.2	22.3	8	8/3-24UNF	4750	3250
NA212	60		110	27	77.8	62	31	84.2	22.3	8	M10x1,25	4750	3250
NA212-39	61.913	27/16	110	27	77.8	62	31	84.2	22.3	8	8/3-24UNF	4750	3250
NA213-40	63.5	21/2	120	28	85.7	68.6	34.1	86	23.5	8.5	8/3-24UNF	5700	4000
NA213	65		120	28	85.7	68.6	34.1	86	23.5	8.5	M10x1,25	5700	4000
NA215-47	74.613	215/16	130	30	92.1	75	37.3	102	23.5	8.5	8/3-24UNF	6600	4950
NA215	75		130	30	92.1	75	37.3	102	23.5	8.5	M10x1,25	6600	4950
NA215-48	76.2	3	130	30	92.1	75	37.3	102	23.5	8.5	8/3-24UNF	6600	4950
