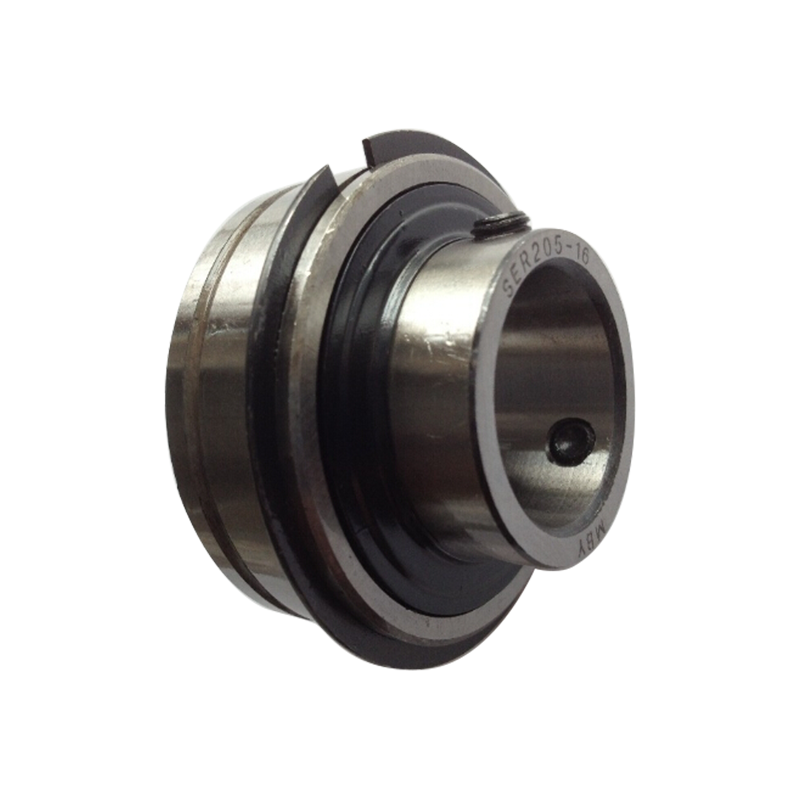

Ser -sarjan inserttilaakerit ovat korkean suorituskyvyn laakereita, jotka on suunniteltu tukemaan ja kantamaan aksiaalisia ja säteittäisiä kuormituksia. Ne koostuvat yleensä sisärenkaista, ulkorenkaista, valssauselementeistä ja häkeistä ja voivat toimia sujuvasti suurissa ja raskissa kuormitusolosuhteissa. Näiden laakereiden tärkeimmät edut ovat niiden kompakti koko ja helppo asennus, joten ne sopivat moniin teollisuussovelluksiin, kuten moottoreihin, lähetyksiin ja automaatiolaitteisiin. Ser -sarjan insert laakereilla on hyvä kulumiskestävyys ja korroosionkestävyys, ja ne voivat pidentää niiden käyttöikäisiä. Lisäksi niiden suunnittelu mahdollistaa nopean vaihtamisen, huoltokustannusten vähentämisen ja laitteiden tehokkaan käytön varmistamisen. Ser -sarja sopii moniin työympäristöihin ja toimii erityisen hyvin, jos vaaditaan usein varaosien vaihtoa.
Tuoteparametrit
Keräsntava nro | d -d | Mitat (mm) | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
(mm) | (sisään.) | D -d | Bi | Olla | n | j - | a | h | P | G | ds | |
Ser201 | 12 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | M6X1 | |
Ser201-8 | 12.7 | 1/2 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | 1/4-28UNF |
Ser202 | 15 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | M6X1 | |
Ser202-10 | 15.875 | 5/8 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | 1/4-28UNF |
Ser203 | 17 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | M6X1 | |
Ser203-11 | 17.463 | 11/16 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | 1/4-28UNF |
Ser204-12 | 19.05 | 3/4 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | 1/4-28UNF |
Ser204 | 20 | 47 | 31 | 15.9 | 12.7 | 2.38 | 1.07 | 4 | 52.7 | 5 | M6X1 | |
Ser205-14 | 22.225 | 7/8 | 52 | 34.9 | 19 | 13.1 | 2.38 | 1.07 | 5.2 | 57.9 | 5.5 | 1/4-28UNF |
Ser205-15 | 23.813 | 15/16 | 52 | 34.9 | 19 | 13.1 | 2.38 | 1.07 | 5.2 | 57.9 | 5.5 | 1/4-28UNF |
Ser205 | 25 | 52 | 34.9 | 19 | 13.1 | 2.38 | 1.07 | 5.2 | 57.9 | 5.5 | M6X1 | |
Ser205-16 | 25.4 | 1 | 52 | 34.9 | 19 | 13.1 | 2.38 | 1.07 | 5.2 | 57.9 | 5.5 | 1/4-28UNF |
Ser206-18 | 28.575 | 1 1/8 | 62 | 38.1 | 22.2 | 15.9 | 3.18 | 1.65 | 5.6 | 67.7 | 5.5 | 1/4-28UNF |
Ser206 | 30 | 62 | 38.1 | 22.2 | 15.9 | 3.18 | 1.65 | 5.6 | 67.7 | 5.5 | M8X1.0 | |
Ser206-19 | 30.163 | 1 3/16 | 62 | 38.1 | 22.2 | 15.9 | 3.18 | 1.65 | 5.6 | 67.7 | 5.5 | 1/4-28UNF |
Ser206-20 | 31.75 | 1 1/4 | 62 | 38.1 | 22.2 | 15.9 | 3.18 | 1.65 | 5.6 | 67.7 | 5.5 | 1/4-28UNF |
Ser207-20 | 31.75 | 1 1/4 | 72 | 42.9 | 23.8 | 17.5 | 3.18 | 1.65 | 5.6 | 78.6 | 6.5 | 5/16-24UNF |
Ser207-21 | 33.338 | 1 5/16 | 72 | 42.9 | 23.8 | 17.5 | 3.18 | 1.65 | 5.6 | 78.6 | 6.5 | 5/16-24UNF |
Ser207-22 | 34.925 | 1 3/8 | 72 | 42.9 | 23.8 | 17.5 | 3.18 | 1.65 | 5.6 | 78.6 | 6.5 | 5/16-24UNF |
Ser207 | 35 | 72 | 42.9 | 23.8 | 17.5 | 3.18 | 1.65 | 5.6 | 78.6 | 6.5 | M8X1.0 | |
Ser207-23 | 36.513 | 1 7/16 | 72 | 42.9 | 23.8 | 17.5 | 3.18 | 1.65 | 5.6 | 78.6 | 6.5 | 5/16-24UNF |
Ser208-24 | 38.1 | 1 1/2 | 80 | 49.2 | 27.8 | 19 | 3.18 | 1.65 | 6.4 | 86.6 | 8 | 5/16-24UNF |
Ser208-25 | 39.688 | 1 9/16 | 80 | 49.2 | 27.8 | 19 | 3.18 | 1.65 | 6.4 | 86.6 | 8 | 5/16-24UNF |
Ser208 | 40 | 80 | 49.2 | 27.8 | 19 | 3.18 | 1.65 | 6.4 | 86.6 | 8 | M8X1.0 | |
Ser209-26 | 41.275 | 1 5/8 | 85 | 49.2 | 27.8 | 19 | 3.18 | 1.65 | 6.4 | 91.6 | 8 | 5/16-24UNF |
Ser209-27 | 42.863 | 1 11/16 | 85 | 49.2 | 27.8 | 19 | 3.18 | 1.65 | 6.4 | 91.6 | 8 | 5/16-24UNF |
Ser209 | 45 | 85 | 49.2 | 27.8 | 19 | 3.18 | 1.65 | 6.4 | 91.6 | 8 | M8X1.0 | |
Ser209-28 | 44.45 | 1 3/4 | 85 | 49.2 | 27.8 | 19 | 3.18 | 1.65 | 6.4 | 91.6 | 8 | 5/16-24UNF |
Ser210-30 | 47.625 | 1 7/8 | 90 | 51.6 | 28.6 | 19 | 3.18 | 2.41 | 7.5 | 96.5 | 9.5 | 3/8-24UNF |
Ser210-31 | 49.213 | 1 15/16 | 90 | 51.6 | 28.6 | 19 | 3.18 | 2.41 | 7.5 | 96.5 | 9.5 | 3/8-24UNF |
Ser210 | 50 | 90 | 51.6 | 28.6 | 19 | 3.18 | 2.41 | 7.5 | 96.5 | 9.5 | M10x1.25 | |
Ser211-32 | 50.8 | 2 | 100 | 55.6 | 30.2 | 22.2 | 3.18 | 2.41 | 7.5 | 106.5 | 10 | 3/8-24UNF |
Ser211-34 | 53.975 | 2 1/8 | 100 | 55.6 | 30.2 | 22.2 | 3.18 | 2.41 | 7.5 | 106.5 | 10 | 3/8-24UNF |
Ser211 | 55 | 100 | 55.6 | 30.2 | 22.2 | 3.18 | 2.41 | 7.5 | 106.5 | 10 | M10x1.25 | |
Ser211-35 | 55.563 | 2 3/16 | 100 | 55.6 | 30.2 | 22.2 | 3.18 | 2.41 | 7.5 | 106.5 | 10 | 3/8-24UNF |
Ser212-36 | 57.15 | 2 1/4 | 110 | 65.1 | 31.8 | 25.4 | 3.18 | 2.41 | 7.5 | 116.6 | 10 | 3/8-24UNF |
Ser212 | 60 | 110 | 65.1 | 31.8 | 25.4 | 3.18 | 2.41 | 7.5 | 116.6 | 10 | M10x1.25 | |
Ser212-38 | 60.325 | 2 3/8 | 110 | 65.1 | 31.8 | 25.4 | 3.18 | 2.41 | 7.5 | 116.6 | 10 | 3/8-24UNF |
Ser212-39 | 61.913 | 2.4375 | 110 | 65.1 | 31.8 | 25.4 | 3.18 | 2.41 | 7.5 | 116.6 | 10 | 3/8-24UNF |
