Räätälöityjen Laakerien N2200-sarja Lieriömäiset rullalaakerit Valmistaja, Tehdas

N2200-sarja

N-sarjan lieriörullalaakerit ovat tehokas ja kestävä laakerityyppi, jota käytetään laajalti erilaisissa mekaanisissa laitteissa. Tämän laakerisarjan suunnitteluominaisuus on, että rullat ovat sylinterimäisiä, kestävät suuria säteittäisiä kuormia ja sopivat nopeaan pyörimistilanteeseen. N-sarjan laakereissa on yleensä sisärengas ja ulkorengas. Sisärenkaan leveys on suurempi kuin ulkorenkaan, mikä tarjoaa paremman vakauden ja kuorman jakautumisen. Sen tärkeimpiä etuja ovat alhainen kitka, pitkä käyttöikä ja suuri kantavuus. Lisäksi tällainen laakeri on helppo asentaa ja sopii ympäristöihin, joissa on raskasta kuormaa ja voimakasta tärinää. Erinomaisen suorituskyvyn ansiosta N-sarjan lieriörullalaakereita käytetään laajalti teollisuuskoneissa, autoissa, tuuliturbiineissa ja muissa raskaissa laitteissa.

Lähetä kysely

sylinterimäinen rulla · yksirivinen

N2200-sarja

Kaksi uloketta ulkorenkaassa · kaksinkertainen uurrettu sisärengas · täysi rulla- tai häkkiohjattu

100-200 mm reiän halkaisija

18-38 mm leveysalue

220-490 kN dynaaminen kuorma

erotettava kokoonpano

korkea radiaalinen jäykkyys

rajoitettu aksiaalinen siirtymä

N2200-sarjan lieriörullalaakereissa on kaksoisuritettu ulkorengas ja kaksoisuritettu sisärengas, jotka tarjoavat ohjatut rullasarjat molemmilla kulkureiteillä. Tämä rakenne mahdollistaa akselin rajoitetun aksiaalisen siirtymän suhteessa koteloon samalla kun se tukee suuria radiaalisia kuormia. Teloja ohjaa yksiosainen koneistettu messinkihäkki tai puristettu teräshäkki, mikä vähentää kitkaa suurilla pyörimisnopeuksilla. Irrotettava rakenne mahdollistaa sisärengaskokoonpanon ja ulkorenkaan itsenäisen asennuksen, mikä yksinkertaistaa huoltoa monilaakerisissa järjestelyissä. Lämpöstabilointia käytetään jatkuvassa käytössä 150°C asti. Logaritminen rullan kruunu vähentää reunajännitystä rullan ja kilparadan kosketuksessa. Vakiotoleranssiluokka P0 ja P6 saatavana. Sisäiset välysluokat CN, C3, C4 erilaisiin lämpölaajenemisolosuhteisiin.

Suunnitteluominaisuudet

Molemmissa renkaissa kaksoisribit
Optimoitu rullan pään geometria
Läpikarkaistu 100Cr6 teräs
Pinnan kovuus 60-64 HRC

Suorituskykytiedot

Rajoitusnopeus (rasva): 3400-5600 rpm
Rajanopeus (öljy): 4500-7500 rpm
Pienin kuormituskerroin: P/C suurempi kuin 0,02
Aksiaalinen siirtymäkapasiteetti: jopa 1,8 mm

Materiaalivaihtoehdot

Vakio: teräshäkki
Suuri nopeus: messinkihäkki
Korkea lämpötila: polyamidi 46
Korroosio: pinnoitetut renkaat

Mitat ja kuormitusarvot

N2205 d: 25 mm D: 52 mm B: 18 mm C: 32,5 kN

N2206 d: 30 mm D: 62 mm B: 20 mm C: 48,0 kN

N2207 d: 35 mm D: 72 mm B: 23 mm C: 61,0 kN

N2208 d: 40 mm D: 80 mm B: 23 mm C: 72,0 kN

N2209 d: 45 mm D: 85 mm B: 23 mm C: 76,5 kN

N2210 d: 50 mm D: 90 mm B: 23 mm C: 82,0 kN

N2212 d: 60 mm D: 110 mm B: 28 mm C: 118 kN

N2215 d: 75 mm D: 130 mm B: 31 mm C: 158 kN

generaattorin roottorit

valssaamolinjat

teollisuustuulettimet

vaihteiston nopeat akselit

ekstruuderin käyttölaitteet

Käytännön tekniikan huomautuksia

Asennussuunta Rullalla varustettu sisärengas voidaan asentaa erilleen ulkorenkaasta. Kun käytät akselin häiriösovitetta, lämmitä sisärengas enintään 90 °C:seen.

Voiteluaineen valinta Jos dN-arvo on yli 300 000, käytä öljynruiskutusta. Vakioolosuhteisiin NLGI 2 -litiumrasva 3000 tunnin voiteluvälillä.

Aksiaalinen ohjaus N2200 sarja accommodates axial displacement in both directions. For pure axial load applications, use angular contact bearings.

Epäonnistumisen oireet Kotelon lämpötilan nousu yli 90°C tai epänormaali tärinä yli 4,5 mm/s RMS viittaa telan vaurioitumiseen.

ISO 492:2014 mittatarkkuus DIN 5412-2:2020 ANSI/ABMA Std 11

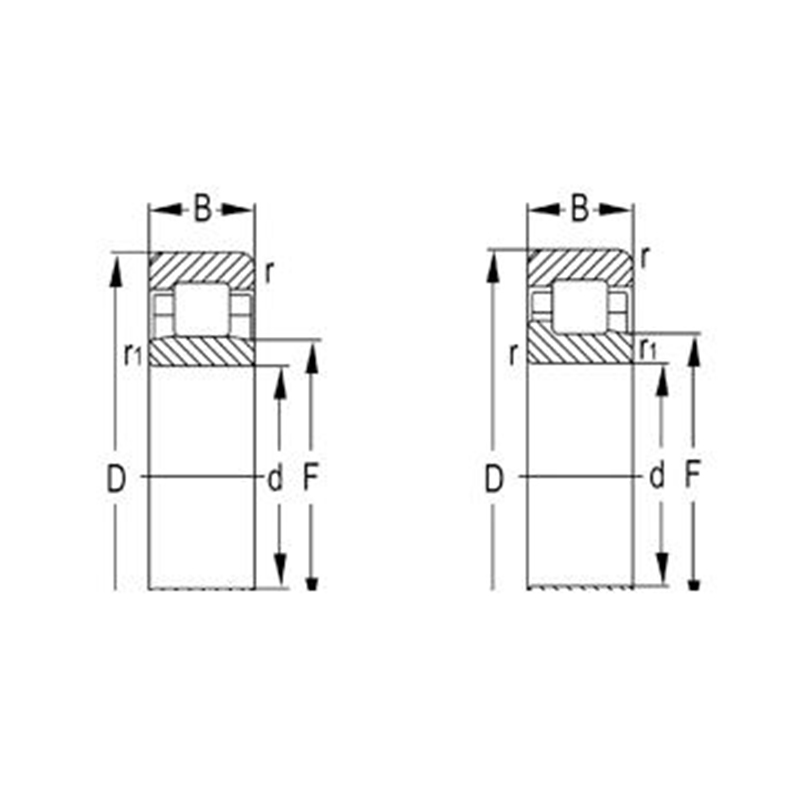

Nimitys	Päämitat (mm)					Peruskuormitusluokitukset (KN)		Rajoitettu nopeus (rpm)		Paino
Nimitys	d	D	B	rs min	rs1min	Dynaaminen (Cr)	Staattinen (Cor)	Rasvaa	Öljy	(kg)
N2208	40	80	23	1.1	1.1	58	62	8500	10000	0.48
N2209	45	85	23	1.1	1.1	61.5	68	7600	9000	0.52
N2210	50	90	23	1.1	1.1	64	73.5	6900	8100	0.56
N2211	55	100	25	1.5	1.1	75.5	87	6300	7400	0.758
N2212	60	110	28	1.5	1.5	96	116	5800	6800	1.04
N2213	65	120	31	1.5	1.5	120	149	5400	6300	1.37
N2214	70	125	31	1.5	1.5	119	151	5000	5900	1.44
N2215	75	130	31	1.5	1.5	130	162	4700	5500	1.52
N2216	80	140	33	2	2	147	186	4400	5100	1.89
N2217	85	150	36	2	2	170	218	4100	4800	2.39
N2218	90	160	40	2	2	197	248	3900	4600	3.04
N2219	95	170	43	2.1	2.1	230	298	3600	4300	3.71
N2220	100	180	46	2.1	2.1	258	340	3500	4100	4.48
N2222	110	200	53	2.1	2.1	320	415	3100	3700	6.43
N2224	120	215	58	2.1	2.1	350	460	2900	3400	8.03
N2226	130	230	64	3	3	380	530	2600	3100	10
N2228	140	250	68	3	3	445	635	2400	2800	12.6
N2230	150	270	73	3	3	500	710	2200	2600	16
