HK-sarjan neulalaakerit ovat laakereita, joilla on korkea kuormituskyky ja kompakti muotoilu, joita käytetään laajasti konetekniikan ja automaatiolaitteiden suhteen. Sen rakenteellinen piirre on, että se käyttää hoikkaa neularullaa valssauselementeinä, jotka voivat tehokkaasti hajottaa kuorman, vähentää kitkaa ja parantaa toimintatehokkuutta. HK -sarjan laakerit koostuvat yleensä sisärenkaista, ulkorenkaista, neulirullista ja häkeistä. Heillä on hyvä kulutuskestävyys ja iskunkestävyys ja ne sopivat nopeaan toimintaan ja korkean kuormituksen ympäristöön. Lisäksi HK -sarjan laakereita on helppo asentaa, ja niitä voidaan käyttää pienissä tiloissa erilaisten työolojen tarpeiden tyydyttämiseksi. Niitä käytetään laajasti autoissa, kodinkoneissa, teollisuuskoneissa ja muissa aloilla. Ylivoimaisella suorituksellaan ja luotettavuudellaan heistä on tullut välttämättömiä ja tärkeitä komponentteja nykyaikaisessa teollisuudessa.
Tuoteparametrit

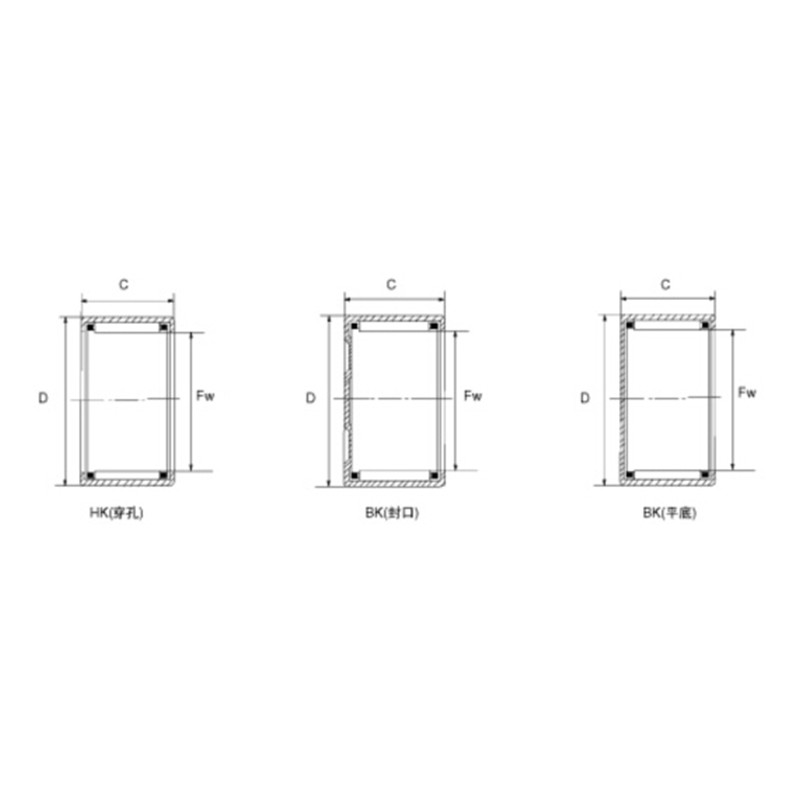

Laakerin nimitys | Akselin halkaisija (mm) | Paino (kg) | Rajan mitat (mm) | Peruskuormitus (n) | Rajoittava nopeus (rpm) | ||||
---|---|---|---|---|---|---|---|---|---|
Nykyinen koodi | Alkuperäinen koodi | FW | D -d | C | Dynaaminen | Staattinen | Öljy | ||
HK0306TN | 3 | 3 | 6.5 | 6 | 1320 | 950 | 6000 | ||
HK0408TN | 37941/4 | 4 | 1.6 | 4 | 8 | 8 | 1540 | 1070 | 40000 |
HK0509TN | 5 | 5 | 11 | 9 | 2200 | 1790 | 36000 | ||
HK0509 | 47941/5 | 5 | 2 | 5 | 9 | 9 | 2200 | 1790 | 36000 |
HK0510 | 5 | 5 | 9 | 10 | |||||
HK0606 | 6 | 6 | 10 | 6 | |||||
HK0607 | 27941/6 | 6 | 1.8 | 6 | 10 | 7 | 1600 | 1400 | 30000 |
HK0608 | 37941/6 | 6 | 2.1 | 6 | 10 | 8 | 1830 | 1550 | 32000 |
HK0609 | 47941/6 | 6 | 2.2 | 6 | 10 | 9 | 2650 | 2400 | 30000 |
HK0611 | 6 | 2.3 | 6 | 10 | 11 | 1700 | 1500 | 29000 | |
HK06X12X8 | Kesäkuu 1941 | 6 | 2.5 | 6 | 12 | 8 | 2230 | 2010 | 33000 |
HK0708 | 7 | 7 | 11 | 8 | 2800 | 2150 | 27000 | ||
HK0709 | 47941/9 | 7 | 2.3 | 7 | 11 | 9 | 2800 | 2150 | 27000 |
HK0712 | 7 | 7 | 11 | 12 | |||||
HK07X12X08 | 7 | 2.2 | 7 | 12 | 8 | 3300 | 3220 | 37000 | |
HK07X12X09 | 7 | 2.4 | 7 | 12 | 9 | 3400 | 3150 | 37000 | |
HK0808 | 37941/8 | 8 | 2.7 | 8 | 12 | 8 | 2550 | 2400 | 21000 |
HK0808TN | 8 | 8 | 12 | 8 | |||||
HK0810 | 57941/8 | 8 | 3 | 8 | 12 | 10 | 3700 | 3450 | 21000 |
HK0812 | 67941/8 | 8 | 8 | 12 | 12 | ||||
HK08X14X10 | 27942/8 | 8 | 5.35 | 8 | 14 | 10 | 3800 | 3950 | 25000 |
HK08X14X12 | 37942/8 | 8 | 6.6 | 8 | 14 | 12 | 4100 | 4320 | 25000 |
HK0908 | 37941/9 | 9 | 3 | 9 | 13 | 8 | 3650 | 4050 | 25000 |
HK0910 | 57941/9 | 9 | 4 | 9 | 13 | 10 | 4050 | 4250 | 25000 |
HK0911 | 9 | 4.1 | 9 | 13 | 11 | 4300 | 4700 | 25000 | |
HK0912 | 67941/9 | 9 | 4.6 | 9 | 13 | 12 | 5000 | 6000 | 25000 |
HK09x15x10 | 27942/9 | 9 | 5.6 | 9 | 15 | 10 | 5300 | 6300 | 25000 |
HKL0X13X08 | 10 | 3.5 | 10 | 13 | 8 | 4100 | 4800 | 20000 | |
HKL010 | 57941/10 | 10 | 4.1 | 10 | 14 | 10 | 3900 | 4800 | 19000 |
HKL012 | 67941/10 | 10 | 4.8 | 10 | 14 | 12 | 5000 | 6300 | 19000 |
HKL015 | 10 | 6 | 10 | 14 | 15 | 6700 | 7800 | 19000 | |
HKL0X15X15 | 644900 | 10 | 6.5 | 10 | 15 | 15 | 6800 | 8800 | 18000 |
HKL0X16X10 | 10 | 6.5 | 10 | 16 | 10 | 6800 | 8800 | 18000 | |
HKL0X16X12 | DBL012 | 10 | 7.5 | 10 | 16 | 12 | 6800 | 8800 | 18000 |
HKL0X16X15 | 1942 lokakuu | 10 | 11 | 10 | 16 | 15 | 6800 | 8800 | 19000 |
HKL0X17X15 | 10 | 11.5 | 10 | 17 | 15 | 7200 | 8000 | 19000 | |
HKL0X18X12 | 10 | 8.5 | 10 | 18 | 12 | 7200 | 8000 | 19000 | |
HKL208 | 37941/12 | 12 | 3.3 | 12 | 16 | 8 | 7200 | 8000 | 19000 |
HKL210 | 57941/12 | 12 | 4.6 | 12 | 16 | 10 | 4150 | 5800 | 19000 |
HKL212 | 67941/12 | 12 | 5.6 | 12 | 18 | 12 | 3800 | 5100 | 15000 |
HKL2X17X12 | Joulukuu 1941 | 12 | 7.5 | 12 | 17 | 12 | 5100 | 7000 | 15000 |
HKL2X17X15 | Joulukuu 1942 | 12 | 9.5 | 12 | 17 | 15 | 5100 | 7000 | 15000 |
HKL2X17X18 | Joulukuu 1943 | 12 | 11 | 12 | 17 | 18 | 5100 | 7000 | 15000 |
HKL2X18X12 | 37942/12 | 12 | 9.1 | 12 | 18 | 12 | 5500 | 6300 | 17000 |
HKL2X18X14 | 67942/12 | 12 | 10.6 | 12 | 18 | 14 | 6500 | 6300 | 15000 |
HKL2X19X12 | 12 | 10 | 12 | 19 | 12 | 6800 | 7400 | 15000 | |
HKL311 | HKL311 | 13 | 8.5 | 13 | 19 | 11 | 6300 | 6300 | 14000 |
HKL312 | HKL312 | 13 | 8.9 | 13 | 19 | 12 | 6200 | 7100 | 17000 |
HKL3.5X19X12 | 13.5 | 13.5 | 19 | 12 | 6200 | 7100 | 16000 | ||
HKL3.5x20x12 | 7941/13.5 | 13.5 | 10.8 | 13.5 | 20 | 12 | 6250 | 7590 | 16000 |
HKL410 | 27941/14 | 14 | 8.3 | 14 | 20 | 10 | 6700 | 7000 | 16000 |
HKL412 | 37941/14 | 14 | 10.5 | 14 | 20 | 12 | 6800 | 7500 | 16000 |
HKL416 | 57941/14 | 14 | 13.9 | 14 | 20 | 16 | 7300 | 9000 | 14000 |
HKL418 | 14 | 14 | 20 | 18 | 7300 | 9000 | 14000 | ||
HKL5X20X12 | 7941/15 | 15 | 8.4 | 15 | 20 | 12 | 5800 | 6000 | 14000 |
HKL5X20X16 | 7942/15 | 15 | 11.4 | 15 | 20 | 16 | 6000 | 6200 | 14000 |
HKL5X20X20 | 7943/15 | 15 | 13.8 | 15 | 20 | 20 | 6100 | 6400 | 14000 |
HKL512 | 37941/15 | 15 | 11.1 | 15 | 21 | 12 | 7000 | 8400 | 14000 |
HKL514 | 47941/15 | 15 | 12.7 | 15 | 21 | 14 | 8500 | 10400 | 13000 |
HKL515 | 15 | 14.2 | 15 | 21 | 15 | 9100 | 11400 | 13000 | |
HKL516 | 57941/15 | 15 | 15 | 15 | 21 | 16 | 9800 | 11400 | 14000 |
HKL518 | 15 | 15 | 21 | 18 | |||||
HKL520 | 15 | 15 | 21 | 20 | |||||
HKL522 | SZ-439 | 15 | 20.4 | 15 | 21 | 22 | 10400 | 16500 | 14000 |
HKL5X22X12 | 7948/15 | 15 | 12.5 | 15 | 22 | 12 | 14300 | 18400 | 13000 |
HKL5X22X12.5 | 7948/15K | 15 | 13.5 | 15 | 22 | 12.5 | 14300 | 18400 | 13000 |
HKL6X21X06 | 16 | 5.5 | 16 | 21 | 6 | 4200 | 5300 | 12000 | |
HKL6X21X09 | 16 | 7.5 | 16 | 21 | 9 | 4400 | 5600 | 12000 | |
HKL610 | 27941/16 | 16 | 16 | 22 | 10 | ||||
HKL612 | 37941/16 | 16 | 11.7 | 16 | 22 | 12 | 7100 | 9200 | 14000 |
HKL612K | 16 | 16 | 22 | 12 | |||||
HKL614 | 47941/16 | 16 | 14.4 | 16 | 22 | 14 | 8800 | 9900 | 12000 |
HKL616 | 57941/16 | 16 | 15.8 | 16 | 22 | 16 | 10100 | 14300 | 14000 |
HKL616-ASL | 16 | 16 | 22 | 16 | |||||
HKL617 | SZ-435 | 16 | 18 | 16 | 22 | 17 | 12900 | 17200 | 12000 |
HKL620 | 77941/20 | 16 | 16 | 22 | 20 | ||||
HKL622 | 87941/16 | 16 | 21.7 | 16 | 22 | 22 | 11100 | 17400 | 14000 |
HKL7X21.5X15 | 17BTML5 | 17 | 10 | 17 | 21.5 | 15 | 6300 | 8600 | 11000 |
HKL712 | 37941/17 | 17 | 12.2 | 17 | 23 | 12 | 6900 | 9300 | 13000 |
HKL714 | 7941/17 | 17 | 14 | 17 | 23 | 14 | 6800 | 10200 | 10000 |
HKL716 | 57941/17 | 17 | 15.9 | 17 | 23 | 16 | 8500 | 12500 | 10000 |
HKL718 | 7942/17 | 17 | 19 | 17 | 23 | 18 | 9500 | 10600 | 10000 |
HKL720 | 17 | 17 | 23 | 20 | 10000 | 11800 | 10000 | ||
HKL722 | 7943/17 | 17 | 17 | 17 | 23 | 22 | |||
HKL7X24X15 | 17 | 17 | 17 | 24 | 15 | 11200 | 12800 | 10000 | |
HKL7X25X14 | 37942/17K | 17 | 17.7 | 17 | 25 | 14 | 13100 | 14700 | 10000 |
HKL7X25X15.5 | 17 | 20 | 17 | 25 | 15.5 | 9320 | 10400 | 10000 | |
HKL7X25X18 | 57942/17K | 17 | 23.5 | 17 | 25 | 18 | 9500 | 10600 | 11000 |
HKL812 | 37941/18 | 18 | 13.1 | 18 | 24 | 12 | 7100 | 9900 | 12000 |
HKL816 | 57941/18 | 18 | 17.5 | 18 | 24 | 16 | 10600 | 15300 | 12000 |
HKL8X24X20 | 18 | 18 | 18 | 24 | 20 | ||||
HKL9X27X16 | TAL916 | 19 | 23 | 19 | 27 | 16 | 8100 | 9500 | 10500 |
HK2010 | 27941/20 | 20 | 11.8 | 20 | 26 | 10 | 5900 | 7200 | 10000 |
HK2011 | 20 | 12 | 20 | 26 | 11 | 7500 | 9200 | 9000 | |
HK2012 | 37941/20 | 20 | 14.1 | 20 | 26 | 12 | 7600 | 10100 | 10000 |
HK2014 | 47941/20 | 20 | 15.7 | 20 | 26 | 14 | 9700 | 18100 | 9000 |
HK2016 | 57941/20 | 20 | 19.3 | 20 | 26 | 16 | 11700 | 29100 | 10000 |
HK2018 | 67941/20 | 20 | 23.3 | 20 | 26 | 18 | 7900 | 12800 | 9000 |
HK2020 | 7942/20 | 20 | 24.1 | 20 | 26 | 20 | 13700 | 24000 | 10000 |
HK2025 | 7943/20 | 20 | 28 | 20 | 26 | 25 | 9100 | 14800 | 9900 |
HK2030 | 20 | 41 | 20 | 26 | 30 | 21800 | 40000 | 10100 | |
HK20x27x18 | 20 | 20 | 27 | 18 | 26000 | 47200 | 9900 | ||
HK20x27x20 | 20 | 20 | 27 | 20 | 26300 | 47800 | 9900 | ||
HK20x27x30 | 20 | 20 | 27 | 30 | 28500 | 48800 | 9900 | ||
HK20x28x16 | 47942/20 | 20 | 28.5 | 20 | 28 | 16 | 29600 | 49800 | 9900 |
HK20x29x18 | 20 | 41 | 20 | 29 | 18 | 30900 | 54600 | 9900 | |
HK22X28X7.5TN | 22 | 8.8 | 22 | 28 | 7.5 | 5200 | 7000 | 10100 | |
HK2210 | 27941/22 | 22 | 12.3 | 22 | 28 | 10 | 7200 | 9500 | 10100 |
HK2212 | 37941/22 | 22 | 15 | 22 | 28 | 12 | 8100 | 10400 | 10100 |
HK2216 | 57941/22 | 22 | 20.9 | 22 | 28 | 16 | 11400 | 18100 | 10100 |
HK2220 | 77941/22 | 22 | 26.2 | 22 | 28 | 20 | 14500 | 25000 | 10100 |
HK2230 | 22 | 32 | 22 | 28 | 30 | 17500 | 30400 | 9000 | |
HK22X29X25 | 22 | 37 | 22 | 29 | 25 | 18100 | 31500 | 9000 | |
HK22X25X30 | 22 | 43 | 22 | 29 | 30 | 19400 | 33100 | 9000 | |
HK22X30X14 | 37942/22 | 22 | 21.9 | 22 | 30 | 14 | 19800 | 34000 | 9000 |
HK24X30X7.5TN | 24 | 10.6 | 24 | 30 | 7.5 | 5800 | 7200 | 10000 | |
HK2512 | 27941/25 | 25 | 20 | 25 | 32 | 12 | 10000 | 14200 | 9000 |
HK2514 | 37941/25 | 25 | 21.9 | 25 | 32 | 14 | 13600 | 18700 | 9000 |
HK2516 | 7941/25 | 25 | 27.3 | 25 | 32 | 16 | 13600 | 20000 | 9000 |
HK2518 | 57941/25 | 25 | 28.2 | 25 | 32 | 18 | 17500 | 25800 | 9000 |
HK2520 | 67941/25 | 25 | 34.1 | 25 | 32 | 20 | 17900 | 30000 | 9000 |
HK2525 | 7943/25 | 25 | 40 | 25 | 32 | 25 | 22200 | 36700 | 9000 |
HK2526 | 25 | 44.8 | 25 | 32 | 26 | 22500 | 42000 | 9000 | |
HK2538 | 87941/25 | 25 | 64.7 | 25 | 32 | 38 | 30000 | 58000 | 9000 |
HK25x33x10 | 25 | 17 | 25 | 33 | 10 | 34800 | 69600 | 9000 | |
HK25x33x15 | 25 | 27.4 | 25 | 33 | 15 | 35700 | 70000 | 9000 | |
HK25x35x20 | 57942/25 | 25 | 44.9 | 25 | 35 | 20 | 36100 | 78650 | 9000 |
HK2812 | 28 | 28 | 35 | 12 | |||||
HK2816 | 47941/28 | 28 | 30.1 | 28 | 35 | 16 | 15400 | 22500 | 8700 |
HK2818 | 57941/28 | 28 | 31.7 | 28 | 35 | 18 | 18500 | 29300 | 8700 |
HK2820 | 67941/28 | 28 | 37.6 | 28 | 35 | 20 | 18900 | 32000 | 8700 |
HK2825 | 28 | 28 | 35 | 25 | |||||
HK2830 | 28 | 28 | 35 | 30 | |||||
HK2833 | 28 | 28 | 35 | 33 | |||||
HK3012 | 27941/30 | 30 | 24 | 30 | 37 | 12 | 10100 | 16200 | 8100 |
HK3016 | 47941/30 | 30 | 32 | 30 | 37 | 16 | 15200 | 27000 | 8100 |
HK3018 | 57941/30 | 30 | 33.6 | 30 | 37 | 18 | 19200 | 31500 | 8100 |
HK3020 | 67941/30 | 30 | 40.1 | 30 | 37 | 20 | 19700 | 33500 | 8100 |
HK3020-K | 30 | 30 | 37 | 20 | |||||
HK3024 | 30 | 30 | 37 | 24 | |||||
HK3026 | 30 | 52.9 | 30 | 37 | 26 | 24000 | 50000 | 8100 | |
HK3030 | 30 | 30 | 37 | 30 | |||||
HK3038 | 30 | 76.1 | 30 | 37 | 38 | 32500 | 74000 | 8100 | |
HK30x38x12 | 27941/30k | 30 | 28 | 30 | 38 | 12 | 38100 | 80000 | 8100 |
HK30x38x16 | 7941/30 | 30 | 32.7 | 30 | 38 | 16 | 39000 | 82000 | 8100 |
HK30x38x24 | 7942/30 | 30 | 49 | 30 | 38 | 24 | 39910 | 88800 | 8100 |
HK30x38x32 | 7943/30 | 30 | 69 | 30 | 38 | 32 | 38890 | 88700 | 8100 |
HK32X38X11 | 32 | 17 | 32 | 38 | 11 | 19700 | 43200 | 7800 | |
HK3224 | 77941/32 | 32 | 50.7 | 32 | 38 | 24 | 25500 | 52000 | 7300 |
HK3232 | 97941/32 | 32 | 66.4 | 32 | 39 | 32 | 22600 | 54300 | 7100 |
HK32X19X16 | 32 | 32 | 19 | 16 | |||||
HK32X40X32 | 7943/32 | 32 | 72.7 | 32 | 39 | 32 | 27990 | 59890 | 7100 |
HK32X41X16 | 32 | 32 | 41 | 16 | |||||
HK3512 | 27941/35 | 35 | 27.7 | 35 | 40 | 12 | 12100 | 19300 | 7100 |
HK3516 | 47941/35 | 35 | 36.9 | 35 | 42 | 16 | 15700 | 27500 | 7100 |
HK3520 | 67941/35 | 35 | 46.1 | 35 | 42 | 20 | 20800 | 41000 | 7100 |
HK3520/ASI | 35 | 35 | 42 | 20 | |||||
HK3524 | 35 | 35 | 42 | 24 | |||||
HK3530 | 35 | 35 | 42 | 30 | |||||
HK35X42X16 | 7941/35 | 35 | 37 | 35 | 42 | 16 | 24200 | 47100 | 7100 |
HK35X43X25 | 7942/35 | 35 | 60.5 | 35 | 43 | 25 | 24440 | 48200 | 6200 |
HK35X43X32 | 7943/35 | 35 | 80 | 35 | 43 | 32 | 24870 | 48880 | 6200 |
HK35X45X12 | 35 | 31 | 35 | 45 | 12 | 24870 | 48880 | 6200 | |
HK36X42X12 | 36 | 23 | 36 | 42 | 12 | 15000 | 21000 | 6200 | |
HK3818 | 38 | 38 | 45 | 18 | |||||
HK38x48x30 | 38 | 102 | 38 | 48 | 30 | 16100 | 24100 | 6000 | |
HK4012 | 27941/40 | 40 | 31.1 | 40 | 47 | 12 | 14000 | 24300 | 6300 |
HK4016 | 47941/40 | 40 | 41.4 | 40 | 47 | 16 | 20000 | 38500 | 6300 |
HK4020 | 67941/40 | 40 | 51.8 | 40 | 47 | 20 | 25500 | 52000 | 6300 |
HK4020/ASI | 40 | 40 | 47 | 20 | |||||
HK4026 | 40 | 40 | 47 | 26 | |||||
HK4030 | 40 | 40 | 47 | 30 | |||||
HK4025 | 40 | 40 | 50 | 25 | |||||
HK40X50X32 | 7942/40 | 40 | 114.3 | 40 | 50 | 32 | 23000 | 42000 | 6000 |
HK40X50X38 | 7943/40 | 40 | 130.8 | 40 | 50 | 38 | 24100 | 43000 | 6000 |
HK4512 | 27941/45 | 45 | 34.8 | 45 | 52 | 12 | 12900 | 22500 | 5800 |
HK4512-K | 45 | 45 | 52 | 12 | |||||
HK4516 | 47941/45 | 45 | 46.2 | 45 | 52 | 16 | 19300 | 38000 | 5800 |
HK4520 | 67941/45 | 45 | 56 | 45 | 52 | 20 | 22000 | 51000 | 5800 |
HK4520-Aasi | 45 | 45 | 52 | 20 | |||||
HK4520-K | 45 | 45 | 52 | 20 | |||||
HK4520-ya | 45 | 45 | 52 | 20 | |||||
HK45X55X38 | 7943/45 | 45 | 135 | 45 | 55 | 38 | 27600 | 61000 | 5300 |
HK50x57x16 | 50 | 51.2 | 50 | 57 | 16 | 15200 | 32500 | 5300 | |
HK5012 | 27941/50 | 50 | 44.2 | 50 | 58 | 12 | 23600 | 57200 | 5300 |
HK5020 | 57941/50 | 50 | 72 | 50 | 58 | 20 | 28000 | 60000 | 5300 |
HK5025 | 7943/50 | 50 | 90.1 | 50 | 58 | 25 | 34500 | 80000 | 5300 |
HK50x60x38 | 55 | 140 | 50 | 60 | 38 | 27770 | 63100 | 4600 | |
HK5520 | 57941/55 | 55 | 78 | 55 | 63 | 20 | 29500 | 59900 | 4600 |
HK5525 | 77941/55 | 55 | 109 | 55 | 63 | 25 | 33200 | 69980 | 4600 |
HK5528 | 87941/55 | 55 | 111 | 55 | 63 | 28 | 39090 | 98000 | 4600 |
HK6012 | 60 | 49.2 | 60 | 68 | 12 | 12400 | 29000 | 4100 | |
HK6020 | 57941/60 | 60 | 86 | 60 | 68 | 20 | 30500 | 72000 | 4100 |
HK6032 | 87941/60 | 60 | 136 | 60 | 68 | 32 | 50000 | 131000 | 4100 |
Tietoja yrityksestä Yinin
Teollisuuden sovellukset
Uutiset ja tiedot
Ota yhteyttä
Tekninen konsultointi
Räätälöidyt ratkaisut
Jatkuva tutkimus- ja kehitystyö
Laadunvalvonta
Tekninen tuki ja koulutus
Nopea vastaus
Jos sinulla on teknistä konsultointia tai palautetta, annamme sinulle ammattimaisen vastauksen mahdollisimman pian!
