UCT-sarja

The UCT-sarjan tyynykuulalaakerit , joita usein kutsutaan vastaanottoyksikön laakereiksi, koostuvat tarkkuuskoneistetuista laakereista UCT tyyppi valurautakotelo ja GCR15 kromiteräslaakeri, jonka ulkohalkaisija on pallomainen. Tämä erityinen kokoonpano on suunniteltu helpottamaan kireyden säätöä ja akselin kohdistusta mekaanisissa järjestelmissä. Kotelon sivuilla on liukuva rako, jonka ansiosta koko yksikkö voi liikkua kehystä tai kiskoa pitkin. Tätä mallia käytetään pohjimmiltaan hihnan kireyden ylläpitämiseen tai pyörivien akselien keskietäisyyden säätämiseen kuljetinjärjestelmissä ja voimansiirtokokoonpanoissa.

Lähetä kysely

UCT-SARJA · KminäRISTÄMINEN · ITSEKOITTUVA · DIUKUN SUUNNITTELU

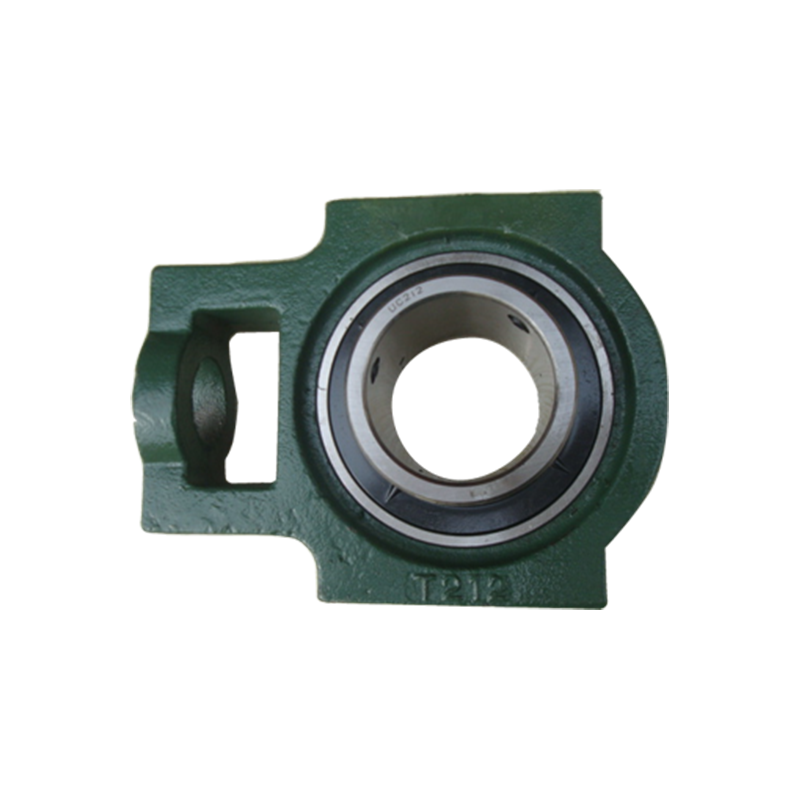

UCT-sarja Kiristysyksikön runko laakeripesällä

kehys-liukusäätö pallomainen ulkorengas rasvanippa varustettu

Rakenteellinen kiristyskyky

Integroitu runko-liukurakenne mahdollistaa lineaarisen säädön, mikä varmistaa tasaisen hihnan tai ketjun kireyden ilman, että järjestelmä on purettava kokonaan.

Itsestään kohdistuva geometria

Sisäisessä UC-sarjan laakerissa on pallomainen ulkorengas, joka sopii kotelon koveraan reikään ja kompensoi pieniä akselivirheitä tai asennusvirheitä.

Dynaaminen kuormituksen hallinta

Valmistettu korkeahiilisestä kromiteräksestä, sisäiset pyörät ja kuulat tarjoavat tasaisen kuormituksen jakautumisen vaihtelevilla pyörimisnopeuksilla.

Tiivistys- ja voitelutehokkuus

Vakiorasvanippalla ja monihuulitiivistejärjestelmällä varustettu yksikkö estää pölyn ja kosteuden pääsyn sisään ja säilyttää voiteluaineen pidempiä huoltovälejä varten.

Tekniset ominaisuudet

Asunnon materiaali Valurauta / meistetty teräs

Laakeripesän tyyppi UC-sarja (säätöruuvilukitus)

Akselin halkaisijaalue 12mm - 50mm

Säätömatka 25mm - 60mm

Tiivistysjärjestelmä Monihuulinen huopatiiviste

Voiteluliitin Vakiorasvanippa M6 / M8

Yleiset teolliset sovellukset

Kuljettimen kiristysjärjestelmät

Käytetään hihnakuljettimien takapäässä säätämään hihnan venytystä ja estämään liukumista materiaalin kuljetuksen aikana.

Maatalouskoneet

Käytetään harvestereissa ja viljan elevaattoreissa, joissa akselin asento on kalibroitava eri satotyypeille.

Tekstiili- ja pakkauslinjat

Integroitu koneisiin, jotka vaativat hihnojen ja ketjujen tarkkaa seurantaa nopeissa tuotantoympäristöissä.

Teollisuustuulettimet ja puhaltimet

Helpottaa hihnakäyttöisten moottorikokoonpanojen kohdistamista tärinän ja tehohäviön minimoimiseksi.

Asennus- ja huoltoprotokolla

Kohdistuksen vahvistus Varmista ennen UCT-kotelon asentamista, että liukukiskot ovat yhdensuuntaiset ja vapaat roskista, jotta ne eivät juutu säädön aikana.

Vääntömomentin kalibrointi Säätöruuvit on kiristettävä ilmoitettuihin vääntömomenttiarvoihin, jotta estetään akselin luistaminen aiheuttamatta sisärenkaan muodonmuutoksia.

Voitelutaajuus Vakiokäyttölämpötiloissa (-20°C - 100°C) rasvaa tulee lisätä käyttötuntien ja ympäristön pölypitoisuuden mukaan.

Varastointiolosuhteet Yksiköt tulee säilyttää kuivassa, lämpötilakontrolloidussa ympäristössä niiden alkuperäisessä ruosteenestopakkauksessa, jotta vältetään laakeripintojen ilmakehän aiheuttama korroosio.

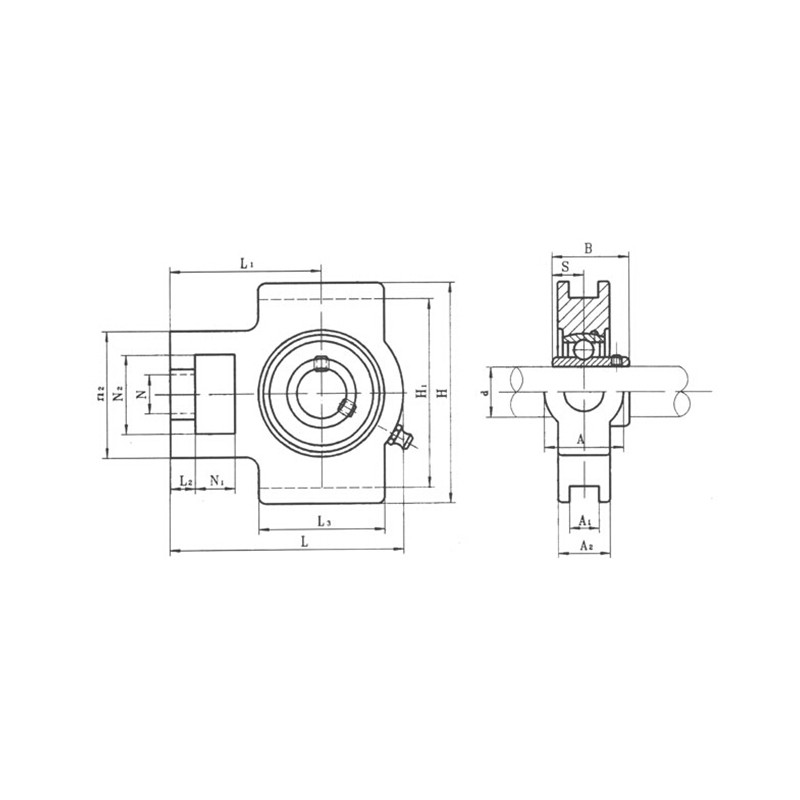

Malli	Koko (mm)																Laakerin tyyppi	Talotyyppi	Paino (istuimen kanssa)
Malli	d	N1	L2	H2	N2	N	L3	A1	H1	H	L	A2	A	L1	B	S	Laakerin tyyppi	Talotyyppi	(kg)
UCT204	20	16	10	51	32	19	51	12	76	89	94	21	32	61	31	12.7	UC204	T204	0.8
UCT205	25	16	10	51	32	19	51	12	76	89	97	24	32	62	34.1	14.3	UC205	T205	0.9
UCT206	30	16	10	56	37	22	57	12	89	102	113	28	37	70	38.1	15.9	UC206	T206	1.3
UCT207	35	16	13	64	37	22	64	12	89	102	129	30	37	78	42.9	17.5	UC207	T207	1.7
UCT208	40	19	16	83	49	29	83	16	102	114	144	33	49	88	49.2	19	UC208	T208	2.3
UCT209	45	19	16	83	49	29	83	16	102	117	144	35	49	87	49.2	19	UC209	T209	2.4
UCT210	50	19	16	83	49	29	86	16	102	117	149	37	49	90	51.6	19	UC210	T210	2.5
UCT211	55	25	19	102	64	35	95	22	130	146	171	38	64	106	55.6	22.2	UC211	T211	3.8
UCT212	60	32	19	102	64	35	102	22	130	146	194	42	64	119	65.1	25.4	UC212	T212	4.7
UCT213	65	32	21	111	70	41	121	26	151	167	224	44	70	137	65.1	25.4	UC213	T213	7
UCT214	70	32	21	111	70	41	121	26	151	167	224	46	70	137	74.6	30.2	UC214	T214	7.3
UCT215	75	32	21	111	70	41	121	26	151	167	232	48	70	140	77.8	33.3	UC215	T215	7.7
UCT216	80	32	21	111	70	41	121	26	165	184	235	51	70	140	82.6	33.3	UC216	T216	8.4
UCT217	85	38	29	124	73	48	157	30	173	198	260	54	73	162	85.7	34.1	UC217	T217	11

UCT-sarja
