GE...LO

GE...LO pallomaiset liukulaakerit ovat korkean suorituskyvyn laakereita, joita käytetään laajalti koneenrakennuksessa ja automaatiossa. Sen muotoilu mahdollistaa laakereiden kestämisen useissa eri mitoissa kuormituksen ja mukautuvuuden monimutkaisiin työympäristöihin. Tämä laakerisarja on valmistettu korkealaatuisista materiaaleista ja niillä on erinomainen kulutuskestävyys ja korroosionkestävyys, mikä voi tehokkaasti pidentää niiden käyttöikää. Lisäksi GE...LO-laakereilla on itsevoitelevia ominaisuuksia, jotka vähentävät huoltokustannuksia ja seisokkeja sekä parantavat laitteiden toimintatehokkuutta. Sen ainutlaatuinen pallomainen kosketinrakenne kestää suuria radiaali- ja aksiaalikuormia ja soveltuu käytettäväksi tärinä- ja iskuolosuhteissa. Sitä käytetään laajasti ilmailu-, autoteollisuudessa, metallurgisissa laitteissa ja muissa teollisuuslaitteissa vakaan ja luotettavan tuen tarjoamiseksi erilaisille koneille.

Lähetä kysely

PYÖRÄINEN TAVALLINEN · AUTOMOOTTI · HUOLTOVAPAA

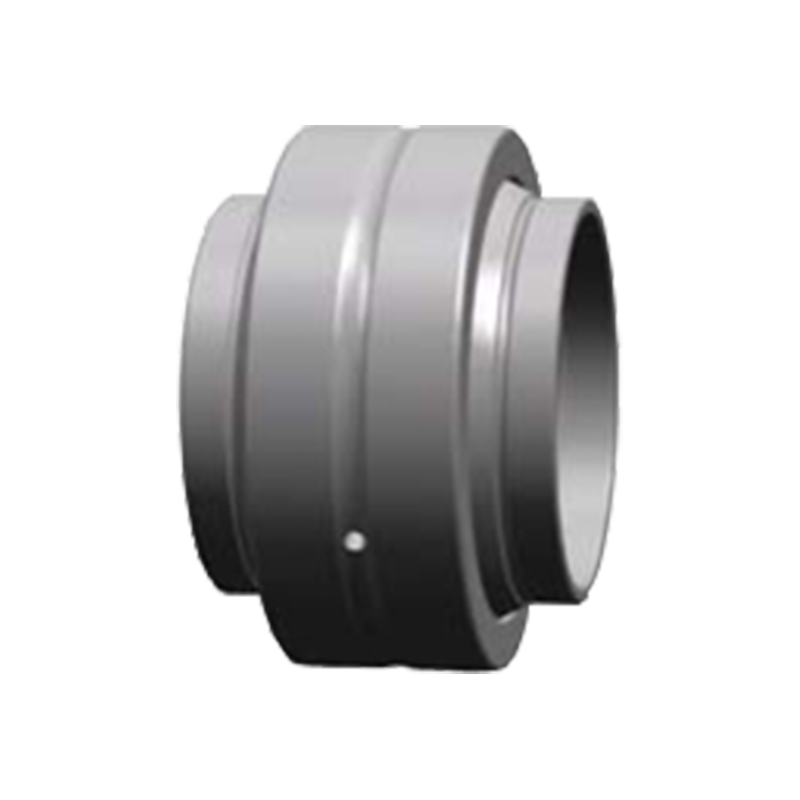

GE...LO Automaattivaihteisto Pallomainen liukulaakeri

itsevoiteleva teräs-PTFE kohdistusvirheitä sietävä

GE...LO-sarjan pallomaiset liukulaakerit on suunniteltu erityisesti automaattivaihteistosovelluksiin, joissa värähtelevä liike, suuret kuormat ja rajoitettu huoltoon pääsy ovat kriittisiä tekijöitä. Teräs-PTFE-komposiittiliukupinnan ansiosta laakerissa on huoltovapaa toiminta, erinomainen kulutuskestävyys ja alhainen kitkakerroin. Pallomainen sisärengasrakenne kompensoi akselin ja kotelon välistä kulmavirhettä, mikä vähentää ympäröiviin voimansiirtokomponentteihin kohdistuvaa rasitusta. Laakeri on esivoideltu erikoisrasvalla, joka pysyy tehokkaana laajalla lämpötila-alueella -40°C - 150°C. LO-merkintä osoittaa, että laakeri on varustettu voiteluuralla ja rei'illä ulkorenkaassa, mikä mahdollistaa uudelleenvoitelun tarvittaessa. Yleisiä sovelluksia ovat vaihteenvalitsimen nivelet, nivelliitokset ja toimilaitteen kiinnityskohdat nykyaikaisissa automaattivaihteistoissa.

PTFE-komposiittiliukupinta

Teräs-PTFE-rajapinta tarjoaa alhaisen kitkan ja huoltovapaan toiminnan sekä erinomaisen kulutuskestävyyden värähtelevien kuormien alla.

Virheen kompensointi

Pallomainen sisärengas mahdollistaa jopa 6 asteen kulmavirheen, mikä vähentää voimansiirron komponenttien ja nivelten rasitusta.

Uudelleenvoitelumahdollisuus

LO-merkintä sisältää voiteluuran ja reiät ulkorenkaassa valinnaista jälkivoitelua vaativissa sovelluksissa.

Laaja lämpötila-alue

Toimii -40°C - 150°C, yhteensopiva automaattivaihteistoöljyn (ATF) ja äärimmäisten lämpösykliolosuhteiden kanssa.

Tekniset tiedot

Poran halkaisija 10mm - 50mm

Ulkohalkaisija 20mm - 75mm

Leveysalue 8mm - 28mm

Liukuva pinta Teräs-PTFE-komposiitti

Virheellinen kohdistuskulma Jopa 6 astetta

Dynaaminen kuormitusluokitus 12kN - 80kN

Staattinen kuormitusluokitus 25kN - 160kN

Lämpötila-alue -40 °C - 150 °C

Voiteluominaisuus LO (urareiät ulkorenkaassa)

Materiaali GCr15 / SAE 52100 PTFE-pinnoitteella

Sovellusskenaariot

Vaihteenvalitsimen nivelet

Automaattivaihteiston venttiilirungoissa ja vaihteistomekanismeissa olevien vaihteiden valintanivelten kääntöpisteet.

Toimilaitteen kiinnityskohdat

Tukipisteet hydrauli- ja sähkötoimilaitteille, jotka ohjaavat kytkimen ja vaihteiston kytkentää.

Nivelliitokset

Liitoskohdat voimansiirtokomponenttien välillä, jotka vaativat rajoitettua kulmaliikettä.

Pumppu- ja venttiilikokoonpanot

Tuki hydraulipumpun nivelille ja venttiilisarjan komponenteille automaattivaihteistoissa.

Tekniset tiedustelut

Mitä LO-merkintä tarkoittaa GE...LO-laakereissa?

LO osoittaa, että laakerissa on voiteluura ja voitelureiät ulkorenkaassa. Tämä mahdollistaa uudelleenvoitelun huoltovälien aikana, jos sovellus vaatii pidempiä huoltojaksoja tai jos laakeri on alttiina korkealle kontaminaatiotasolle.

Mikä on GE...LO-laakereiden tyypillinen käyttöikä?

Normaaleissa käyttöolosuhteissa oikealla kohdistuksella ja kuormituksella GE...LO laakerit kestävät yli 500 000 värähtelyjaksoa. PTFE-komposiittiliukupinta tarjoaa erinomaisen kulutuskestävyyden ja pitää alhaisen kitkan koko laakerin käyttöiän ajan.

Voivatko GE...LO-laakerit toimia ilman uudelleenvoitelua?

Kyllä, PTFE-komposiittiliukupinta tarjoaa luontaisen voitelun, mikä tekee laakerista huoltovapaan useimmissa sovelluksissa. LO-ominaisuus on valinnainen ominaisuus vaikeissa käyttöolosuhteissa, ei vaatimus normaalissa kunnossapidossa.

Mikä on GE...LO-laakereiden suurin kohdistusvirhe?

GE...LO-laakerit voivat ottaa huomioon jopa 6 asteen kulmavirheen akselin ja kotelon välillä. Tämän rajan ylittäminen voi aiheuttaa reunakuormitusta ja lyhentää laakerin suorituskykyä ja käyttöikää.

Akselin kovuus

Suositeltu akselin kovuus on 58-62 HRC ja pinnan karheus Ra ≤ 0,4 µm optimaalisen PTFE-komposiitin suorituskyvyn saavuttamiseksi.

Kotelon reiän toleranssi

Suositeltu kotelon toleranssi on H7 vakiosovelluksissa. Varmista, että porauksessa ei ole purseita ja teräviä reunoja.

Voitelu yhteensopivuus

PTFE-komposiitti on yhteensopiva useimpien automaattivaihteistonesteiden kanssa. Vältä liuottimia ja aggressiivisia kemikaaleja, jotka voivat vahingoittaa PTFE-kerrosta.

Varastointi

Säilytä alkuperäispakkauksessa puhtaassa, kuivassa ympäristössä. Vältä altistumista pölylle ja epäpuhtauksille, jotka voivat juuttua PTFE-pintaan.

Nimitys	Mitat (mm)								α· ≈	Kuormitusarvot (KN)		Paino (kg)
Nimitys	d	d2 min	D	B	C	dk	r1s min	r2s min	α· ≈	C	CO	Paino (kg)
GE20LO	20	25	35	20	12	29	0.3	0.3	4	30	146	0.07
GE25LO	25	30	42	25	16	35.5	0.6	0.6	4	48	240	0.12
GE32LO	32	38	52	32	18	44	0.6	1	4	67	335	0.2
GB40LO	40	46	62	40	22	53	0.6	1	4	100	500	0.34
GE50LO	50	57	75	50	28	66	0.6	1	4	156	780	0.56
GE63LO	63	71.5	95	63	36	83	0.1	1	4	255	1270	1.2
GE70LO	70	79	105	70	40	92	1	1	4	315	1560	1.7
GE8OLO	80	91	120	80	45	105	1	1	4	400	2000	2.4
GE20HO-2RS	20	24	35	24	12	29	0.2	0.3	3	30	146	0.057
GE25HO-2RS	25	29	42	29	16	35.5	0.2	0.6	3	48	240	0.1
GE30HO-2RS	30	34.2	47	30	18	40.7	0.2	0.6	3	62	310	0.14
GE35HO-2RS	35	40	55	35	20	47	0.3	1	3	80	400	0.24
GE40HO-2RS	40	45	62	38	22	53	0.3	1	3	100	500	0.29
GE45HO-2RS	45	51.5	68	40	25	60	0.3	1	3	127	640	0.43
GE50HO-2RS	50	56.5	75	43	28	66	0.3	1	3	156	780	0.54
GE60HO-2RS	60	67.7	90	54	36	80	0.3	1	3	245	1220	1.1
GE70HO-2RS	70	78	105	65	40	92	0.3	1	3	315	1560	1.6
GE80HO-2RS	80	90	120	74	45	105	0.3	1	3	400	2000	2.4
