GEBK...S-pallomainen tasangon laakeri: Suuri kuormituskapasiteetti ja kohdistusvirhe

GEBK...S

GEBK...S pallomainen liukulaakeri on suorituskykyinen laakeri, jota käytetään laajalti erilaisissa mekaanisissa laitteissa. Tällainen laakeri koostuu sisärenkaasta, ulkorenkaasta ja pallomaisesta liukupinnasta. Se kestää suuria aksiaalisia ja säteittäisiä kuormia ja tarjoaa erinomaisen liiketarkkuuden ja vakauden. Sen ainutlaatuinen muotoilu helpottaa asennusta ja huoltoa, vähentää tehokkaasti kitkaa ja kulumista sekä pidentää käyttöikää. GEBK...S pallomaiset liukulaakerit on valmistettu korkealaatuisista materiaaleista, niillä on hyvä korroosionkestävyys ja korkea lämpötilakestävyys, ja ne soveltuvat työoloihin ankarissa ympäristöissä. Lisäksi sen itsekeskittymiskyky mahdollistaa sen, että laitteisto säilyttää hyvät käyttöolosuhteet, kun on lievää epätasapainoa. Sitä käytetään laajalti autoissa, teollisuuskoneissa, ilmailu- ja muilla aloilla, ja se on tärkeä osa tehokkaan ja luotettavan toiminnan saavuttamista.

Lähetä kysely

GEBK...S-pallomainen liukulaakeri - suuri kuormituskapasiteetti ja kohdistusvirhe

Tuotteen ominaisuudet

Korkean kuormituksen luokitus: Suunniteltu tukemaan merkittäviä säteittäisiä ja aksiaalisia kuormia, sopii raskaisiin teollisiin sovelluksiin.
Itsekohdistuskyky: Pallomaiseen sisärenkaaseen voi mahtua kulmavirheitä, mikä vähentää reunajännityksiä ja pidentää käyttöikää ei-ihanteellisissa asennuksissa.
Korroosionkestävyys: Saatavana pintapinnoitteilla ympäristökorroosiolta suojaamiseksi, soveltuu käytettäväksi kosteissa tai kemiallisesti altistuvissa ympäristöissä.
Huoltovapaa toiminta: Liukupinnat voidellaan PTFE-komposiitilla, mikä eliminoi säännöllisen uudelleenvoitelun tarpeen useimmissa käyttöolosuhteissa.

Tuotteen kuvaus

GEBK...S-pallomainen liukulaakeri on suunniteltu tarjoamaan luotettava suorituskyky sovelluksissa, jotka vaativat suurta staattista ja dynaamista kuormitustukea ja jotka pystyvät mukautumaan kulmavirheisiin. Tämä laakeri on valmistettu DIN ISO 12240-1 -standardien mukaisesti, ja siinä on teräs-PTFE-komposiitti-liukukosketuspinta. Teräksinen ulkorengas on tarkkuuskoneistettu, kun taas sisärengas on kromattu ja jauhettu. Tämä kokoonpano varmistaa matalakitkaisen liukupinnan ja pitkän käyttöiän, mikä vähentää koneiden valmistajien ja laiteoperaattoreiden käyttökustannuksia. GEBK...S-sarja on yleisesti määritelty rakennuskoneiden, hydraulisylintereiden ja maatalouslaitteiden malleissa.

Sovellusalueet

Tämä pallomainen liukulaakeri on määritelty erilaisiin teollisiin sovelluksiin, joissa vankka suorituskyky ja poikkeaman sietokyky ovat kriittisiä. Yleiskäyttötapauksia ovat:

Hydrauliset sylinterisidokset rakennus- ja kaivoslaitteissa.
Pivot-liitokset ja nivelet raskaassa maatalouskoneistossa.
Jousitusjärjestelmät ja ohjausmekanismit hyötyajoneuvoissa.
Teollinen automaatio ja robotiikka tarkkaan liikkumiseen kuormitettuna.
Rakennekomponentit maa - ja vesirakennushankkeissa, kuten sillat ja padot.

FAQ - Usein kysyttyjä kysymyksiä GEBK:lle...S Pallomaiset liukulaakerit

1. Mikä on ero GEBK:n välillä...S ja standardi GE...DO-laakeri, ja miten valitsen oikean tiettyyn sovellukseen?

Ensisijainen ero on voitelu- ja huoltovaatimuksissa. Vakio GE...DO steel-on-steel pallomainen liukulaakeri vaatii säännöllistä uudelleenvoitelua, mikä tekee siitä sopivan sovelluksiin, joissa on suuria kuormia ja määritelty huoltoaikataulu. Sitä vastoin GEBK...S steel-on-PTFE komposiittilaakeri on suunniteltu huoltovapaaseen käyttöön. Tämä tekee siitä sopivamman valinnan sovelluksiin, joissa uudelleenvoiteluun pääsy on vaikeaa tai mahdotonta tai joissa ylläpitokustannukset on minimoitava. Valinta näiden kahden välillä riippuu erityisistä käyttöolosuhteistasi, mukaan lukien kuormitustyyppi, nopeus, ympäristötekijät ja ylläpitostrategia. Suosittelemme yksityiskohtaista katsausta erityisistä laakerivaatimuksistasi teknisen myyntitiimimme kanssa optimaaliseen tuotevalikoimaan.

2. Miten GEBK...S-laakerin kohdistusvirheensietokyky vaikuttaa sen käyttöikään, ja mikä on sen käyttölämpötila-alue?

GEBK:n itsekohdistuskyky...S-sarja auttaa estämään ennenaikaisen vian mukautumalla kulmavirheeseen, joka voi johtua kotelon reiän epätarkkuuksista tai akselin taipumisesta. Tämä ominaisuus varmistaa, että kuorma jakautuu tasaisesti liukupintojen poikki, mikä puolestaan vähentää paikallista rasitusta ja pidentää laakerin käyttöikää. Tämän laakerin käyttölämpötila-alue on tyypillisesti -50°C - 150°C. Lämpötilan ääriarvot voivat kuitenkin vaikuttaa tarkkaan suorituskykyyn, erityisesti staattisen kantavuuden osalta. Tämän alueen ylä- tai alarajoilla tai vaihtelevissa lämpötilaympäristöissä toimiville sovelluksille on välttämätöntä tutustua yksityiskohtaisiin teknisiin tietolomakkeisiin. Insinöörimme voivat tarjota ilmaisen analyysin, joka perustuu tiettyihin lämpötila- ja kuormitusprofiileihisi.

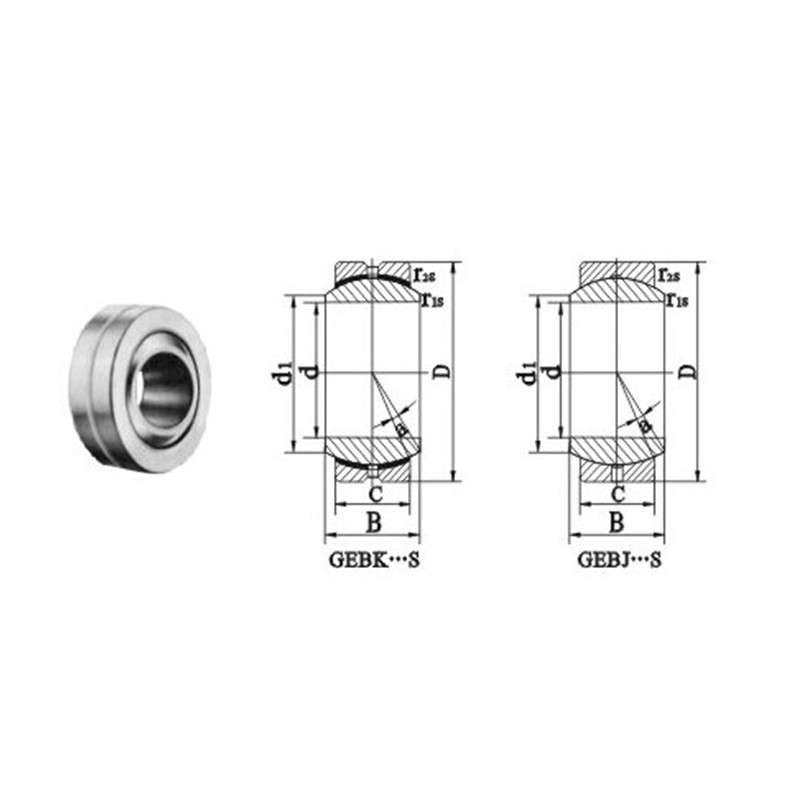

Nimitys	Mitat (mm)							Load Ratings (KN)		α· ≈	Paino (kg)
Nimitys	d	D	B	C	d1 min	r1s min	r2s min	C	CO	α· ≈	Paino (kg)
GEBK5S	5	16	8	6	7.7	0.3	0.3	3.3	7.8	13	0.009
GEBK6S	6	18	9	6.75	9	0.3	0.3	4.3	9.8	13	0.013
GEBK8S	8	22	12	9	10.4	0.3	0.3	6.8	16	14	0.024
GEBK10S	10	26	14	10.5	12.9	0.3	0.6	10	23	14	0.039
GEBK12S	12	30	16	12	15.4	0.3	0.6	13	31	13	0.058
GEBK14S	14	34	19	13.5	16.9	0.3	0.6	17	40	16	0.084
GEBK16S	16	38	21	15	19.4	0.3	0.6	21	50	15	0.111
GEBK18S	18	42	23	16.5	21.9	0.3	0.6	26	61	15	0.16
GEBK20S	20	46	25	18	24.4	0.3	0.6	31	73	15	0.21
GEBK22S	22	50	28	20	25.8	0.3	0.6	38	88	15	0.26
GEBK25S	25	56	31	22	29.6	0.6	0.6	47	110	15	0.39
GEBK30S	30	66	37	25	34.8	0.6	0.6	63	148	17	0.61
GEBJ5S	5	13	8	6	7.7	0.3	0.3	3.2	9	13	0.007
GEBJ6S	6	16	9	6.75	9	0.3	0.3	4.1	12	13	0.01
GEBJ8S	8	19	12	9	10.4	0.3	0.3	6.5	20	13	0.016
GEBJ10S	10	22	14	10.5	12.9	0.3	0.6	9.6	28	13	0.031
GEBJ12S	12	26	16	12	15.4	0.3	0.6	12	37	13	0.055
GEBJ14S	14	28	19	13.5	16.9	0.3	0.6	16	49	15	0.078
GEBJ16S	16	32	21	15	19.4	0.3	0.6	20	61	15	0.095
GEBJ18S	18	35	23	16.5	21.9	0.3	0.6	25	74	15	0.14
GEBJ20S	20	40	25	18	24.4	0.3	0.6	30	89	15	0.18
GEBJ22S	22	42	28	20	25.8	0.3	0.6	36	108	15	0.21
GEBJ25S	25	47	31	22	29.6	0.6	0.6	45	130	15	0.35
GEBJ30S	30	55	37	25	34.8	0.6	0.6	61	178	15	0.56
