Räätälöityjen Laakerien 23200-sarja Pallomerkki Valmistaja, Tehdas

23200-sarja

23200-sarjan pallomaiset rullalaakerit ovat eräänlaisia laakereita, jotka soveltuvat raskaaseen kuormitukseen ja iskukuormitusolosuhteisiin, ja joilla on erinomainen itsesuuntauskyky, joka voi automaattisesti säätää laakerin aiheuttamaa kulmavirhettä akselin tai kotelon epäkohdistamisen vuoksi. Näiden laakerien rullat ovat muodoltaan pallomaisia, ja myös sisä- ja ulkorenkaiden kulkuradat ovat pallomaisia, mikä mahdollistaa kuormien tehokkaan jakamisen, kitkan ja kulumisen vähentämisen sekä käyttöiän pidentämisen. 23200-sarjaa käytetään yleisesti teollisuuden aloilla, kuten kaivoskoneissa, metallurgisissa laitteissa, kuljettimissa ja raskaita koneita ylläpitävissä ympäristöissä. ja äärimmäisen lämpötilan työvaatimukset.

Lähetä kysely

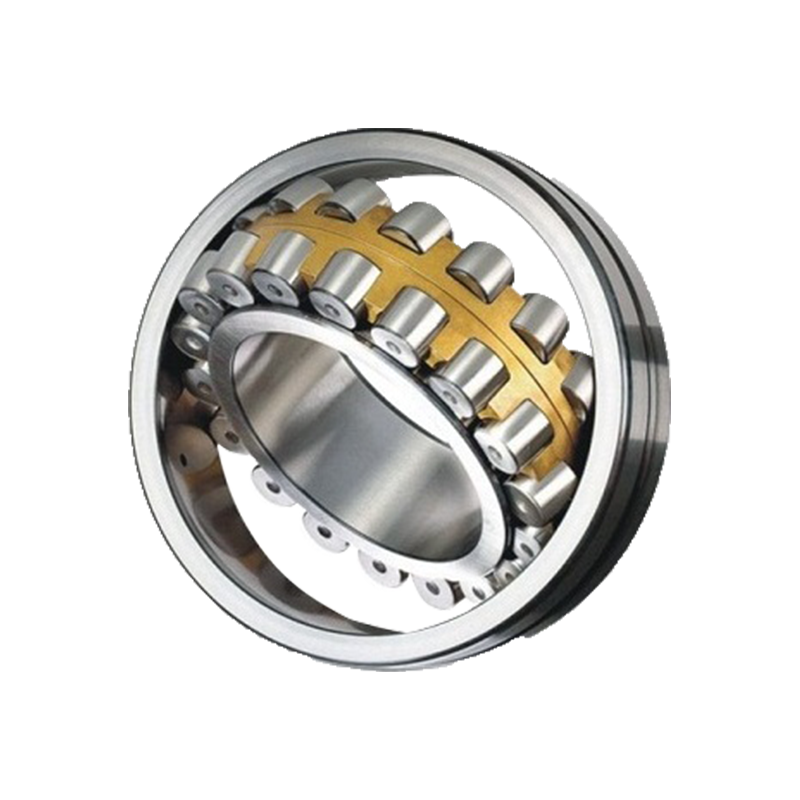

23200-sarjan pallomainen rullalaakeri

23200-sarjan pallomainen rullalaakeri kestää radiaaliset kuormat ja kaksisuuntaiset aksiaaliset kuormat kaksirivisen symmetrisen rullalaakerinsa ansiosta. Ulkorenkaassa on pallomainen rata, joka mahdollistaa itsekohdistuksen ja kompensoi akselin ja kotelon välistä kulmavirhettä. Tässä sarjassa on optimoitu rullageometria ja koneistettu messinki- tai teräshäkki, joka säilyttää telojen etäisyyden vaihtelevissa kuormitusolosuhteissa. Laakeri toimii lämpötila-alueella -30°C - 150°C tavallisissa teräspidikkeissä. Jokaisessa yksikössä on logaritminen profiili teloissa ja rataosissa reunajännityksen vähentämiseksi. Sisäinen välysryhmä CN on vakio, ja C3 ja C4 ovat saatavilla erittelystä riippuen. Kuormitusluokat noudattavat ISO 281 -laskentamenetelmiä.

Ydinedut

Virheen kompensointi jopa 2 astetta staattisissa olosuhteissa tai 1,5 astetta dynaamisessa käytössä
Kaksirivinen rullajärjestely jakaa säteittäiset kuormat kahdelle kosketuslinjalle
Vaihdettavat mittaparametrit ISO 15:2017 standardin mukaisesti
Läpikarkaistu laakeriteräs, pintakovuus 58-62 HRC
Irrotettava sisärengas asennettavaksi sylinterimäisiin tai kartiomaisiin sovitinholkkiin

Tuotteen ominaisuudet

Poran halkaisijaalue	40 mm - 200 mm
Ulkohalkaisija-alue	80 mm - 420 mm
Leveysalue	23 mm - 138 mm
Dynaaminen kuormitusluokitus (C)	98 kN - 1680 kN
Staattinen kuormitusluokitus (C0)	127 kN - 2360 kN
Nopeusrajoitus (rasva)	2000 rpm - 5000 rpm
Rajoitusnopeus (öljy)	2600-6700 rpm
Häkin materiaalivaihtoehdot	Messinkiä, terästä, polyamidia
Sisäiset selvitysluokat	CN, C3, C4

Sovellusskenaariot

Tärinäseulat ja epäkeskokäytöt aggregaattien käsittelyssä
Teollisuusvaihteistot, joissa on akselin taipumavaatimukset
Tuuliturbiinin pääakselit ja kääntö/kallistusmekanismit
Paperinvalmistusrullat ja kuivaussylinterit
Kaivoskuljettimet pitkällä akselivälillä
Terästehtaan jatkuvavalulaitteet

Usein kysytyt kysymykset

Mikä voitelumenetelmä pätee 23200-sarjaan?

Rasvavoitelu NLGI-luokan 2 tai 3 litiumkompleksisaippualla on vakiona nopeuksille, jotka ovat alle 70 % rajoitusnopeudesta. Öljykierto- tai öljykylpyvoitelu on voimassa, kun käyttölämpötila ylittää 100°C tai nopeudet lähestyvät raja-arvoa.

Kuinka valita oikea sisävälys?

CN-välys sopii normaaleihin käyttölämpötiloihin 20°C - 80°C teräsakseleilla. C3 välys koskee, kun sisärenkaan ja kotelon välinen lämpötilaero ylittää 15°C tai kun häiriösovitus ylittää 0,05 % akselin halkaisijasta.

Mikä kertoo laakerin vaihdon tarpeellisuudesta?

Käyttövärähtelyn amplitudin nousu ylittää ISO 10816-3 -kynnykset, laakeripesän lämpötila nousee yli 95 °C tasaisella kuormituksella tai kuuluva metallihionta pyörimisen aikana.

Asennusta koskevat varotoimet

Asennusmenetelmä

Käytä induktiolämmitintä laajentaaksesi sisärengasta tasaisesti. Enimmäislämmityslämpötila rajoitettu 110°C:een vakiolaakeriteräkselle. Älä ylitä 120°C kovuuden karkaisujen välttämiseksi.

Akselin sovitussuositus

Pyörivän akselin sovelluksissa käytä häiriösovitusta f6- tai m6-toleranssilla. Käytä kiinteissä akselisovelluksissa h6 tai h7 siirtymäsovitusta. Kotelon reiän toleranssiksi suositellaan H7 jaetuille koteloille tai P6 kiinteälle kotelolle.

Voiteluväli

Voitele uudelleen 1000 käyttötunnin tai kolmen kuukauden välein normaaleissa olosuhteissa. Jos ympäristön lämpötila on yli 70 °C, vähennä uudelleenvoiteluväli 500 tuntiin.

Varastointiolosuhteet

Säilytä alkuperäispakkauksessa korroosionestoaine ehjänä. Ympäristön kosteus alle 65 % RH, lämpötila-alue 0°C - 40°C. Vältä pinoamasta yli kolmea lavaa.

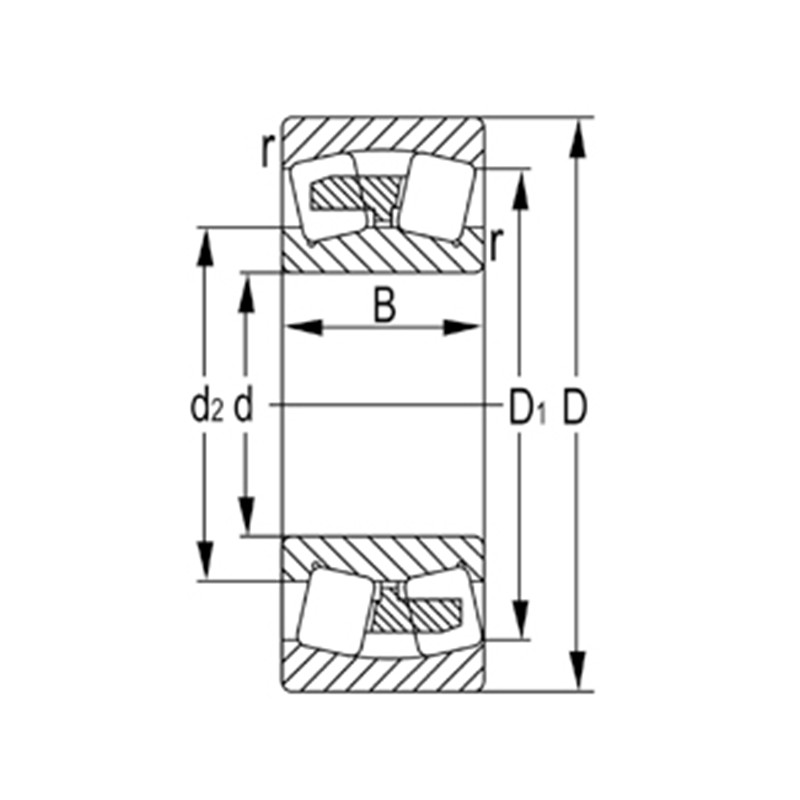

Nimitys	Päämitat (mm)				Peruskuormitusluokitukset (KN)		Rajoitettu nopeus (rpm)		Paino
Nimitys	d	D	B	rs min	Dynaaminen (Cr)	Staattinen (Cor)	Rasvaa	Öljy	(kg)
23218	90	160	52.4	2	315	455	1800	2800	4.45
23218K	90	160	52.4	2	315	455	1800	2800	4.32
23218KW33C3	90	160	52.4	2	315	455	1800	2800	4.32
23218W33C3	90	160	52.4	2	315	455	1800	2800	4.45
23220	100	180	60.3	2.1	405	580	1600	2500	6.47
23220K	100	180	60.3	2.1	405	580	1600	2500	6.28
23220KW33C3	100	180	60.3	2.1	405	580	1600	2500	6.28
23220W33C3	100	180	60.3	2.1	405	580	1600	2500	6.47
23222	110	200	69.8	2.1	515	760	1400	2200	9.71
23222K	110	200	69.8	2.1	515	760	1400	2200	9.43
23222KW33C3	110	200	69.8	2.1	515	760	1400	2200	9.43
23222W33C3	110	200	69.8	2.1	515	760	1400	2200	9.71
23224	120	215	76	2.1	585	880	1300	2000	12.1
23224K	120	215	76	2.1	585	880	1300	2000	11.7
23224KW33C3	120	215	76	2.1	585	880	1300	2000	11.7
23224W33C3	120	215	76	2.1	585	880	1300	2000	12.1
23226	130	230	80	3	685	1060	1200	1900	14.3
23226K	130	230	80	3	685	1060	1200	1900	13.9
23226KW33C3	130	230	80	3	685	1060	1200	1900	13.9
23226W33C3	130	230	80	3	685	1060	1200	1900	14.3
23228	140	250	88	3	805	1270	1100	1700	18.8
23228K	140	250	88	3	805	1270	1100	1700	18.2
23228KW33C3	140	250	88	3	805	1270	1100	1700	18.2
23228W33C3	140	250	88	3	805	1270	1100	1700	18.8
23230	150	270	96	3	935	1460	1000	1600	24.1
23230K	150	270	96	3	935	1460	1000	1600	23.4
23230KW33C3	150	270	96	3	935	1460	1000	1600	23.4
23230W33C3	150	270	96	3	935	1460	1000	1600	24.1
23232	160	290	104	3	1050	1660	960	1500	30
23232K	160	290	104	3	1050	1660	960	1500	29.1
23232KW33C3	160	290	104	3	1050	1660	960	1500	29.1
23232W33C3	160	290	104	3	1050	1660	960	1500	30
23234	170	310	110	4	1180	1960	910	1400	36.8
23234K	170	310	110	4	1180	1960	910	1400	35.7
23234KW33C3	170	310	110	4	1180	1960	910	1400	35.7
23234W33C3	170	310	110	4	1180	1960	910	1400	36.8
23236	180	320	112	4	1230	2000	850	1300	39
23236K	180	320	112	4	1230	2000	850	1300	37.8
23236KW33C3	180	320	112	4	1230	2000	850	1300	37.8
23236W33C3	180	320	112	4	1230	2000	850	1300	39
23238	190	340	120	4	1400	2330	790	1200	47.6
23238K	190	340	120	4	1400	2330	790	1200	46.2
23238KW33C3	190	340	120	4	1400	2330	790	1200	46.2
23238W33C3	190	340	120	4	1400	2330	790	1200	47.6
23240	200	360	128	4	1610	2640	750	1200	57.2
23240K	200	360	128	4	1610	2640	750	1200	55.5
23240KW33C3	200	360	128	4	1610	2640	750	1200	55.5
23240W33C3	200	360	128	4	1610	2640	750	1200	57.2
23244	220	400	144	4	2010	3350	670	1000	80
23244K	220	400	144	4	2010	3350	670	1000	77.6
23244KW33C3	220	400	144	4	2010	3350	670	1000	77.6
23244W33C3	220	400	144	4	2010	3350	670	1000	80
23248	240	440	160	4	2430	4100	610	940	108
23248K	240	440	160	4	2430	4100	610	940	105
23248KW33C3	240	440	160	4	2430	4100	610	940	105
23248W33C3	240	440	160	4	2430	4100	610	940	108
23252	260	480	174	5	2760	4700	560	860	141
23252K	260	480	174	5	2760	4700	560	860	137
23252KW33C3	260	480	174	5	2760	4700	560	860	137
23252W33C3	260	480	174	5	2760	4700	560	860	141
23256	280	500	176	5	2930	5150	510	790	150
23256K	280	500	176	5	2930	5150	510	790	145
23256KW33C3	280	500	176	5	2930	5150	510	790	145
23256W33C3	280	500	176	5	2930	5150	510	790	150
23260	300	540	192	5	3450	6000	470	730	193
23260K	300	540	192	5	3450	6000	470	730	187
23260KW33C3	300	540	192	5	3450	6000	470	730	187
23260W33C3	300	540	192	5	3450	6000	470	730	193
