LM -sarjan standardi lineaarinen liukuva laakeri on korkean suorituskyvyn lineaarinen liikekomponentti, jota käytetään laajasti erilaisissa mekaanisissa ja automaatiolaitteissa. Tämä laakeresarja on valmistettu korkealaatuisesta teräksestä ja sillä on erinomainen kulutuskestävyys ja korroosionkestävyys, ja se kestää suuria kuormia ja nopeuksia. Sen rakennesuunnittelu tekee asennuksesta helppoa ja on yhteensopiva erilaisten ohjauskiskojärjestelmien kanssa lineaarisen liikkeen sileyden ja tarkkuuden varmistamiseksi. LM-sarjan laakereiden sisä- ja ulkorenkaat ovat tarkkuus- ja sovitettuja korkealaatuisiin palloihin kitkan vähentämiseksi ja toiminnan tehokkuuden parantamiseksi. Lisäksi tällä laakeresarjalla on hyvä lämpötilan sopeutumiskyky ja pilaantumisen vastaiset ominaisuudet, ja ne sopivat työskentelemään ankarissa ympäristöissä. Ne ovat ihanteellisia valintoja teollisuusautomaatiolle, roboteille, CNC -työstötyökaluille ja muille kentille. Kohtuullisen ylläpidon ja ylläpidon kautta LM -sarjan laakereiden käyttöikä voidaan pidentää merkittävästi, mikä varmistaa laitteiden vakaan toiminnan.
Se LM -sarjan automaattivaihteisto Standardi lineaarinen kuulalaakeri on suunniteltu sujuvan, tarkan lineaarisen liikkeen suhteen vaativiin teollisuussovelluksiin. Automaattisten järjestelmien kriittisenä komponenttina lineaariset laakerimme tuottavat poikkeuksellisen suorituskyvyn vähäisellä kitkalla.
| Parametri | Eritelmä |
|---|---|
| Materiaali | Suuren hiilen kromialusteräs |
| Kuormituskapasiteetti | Dynaaminen: 1,96kN, staattinen: 3,92kn |
| Käyttölämpötila | -20 ° C -120 ° C |
| Tarkkuusluokka | P0, P6, P5 saatavilla |
| Vakiokoot | LM6UU LM50UU: lle |
| Tiivistetyyppi | Kaksoissuojatut tai kumi-suljetut vaihtoehdot |
Meidän LM -sarjan lineaariset kuulalaakerit käytetään laajasti:
Verrattuna tavanomaisiin lineaarisiin laakereihin, LM -sarjan automaattivaihteistostandardi Tarjoukset:
Se LM -sarjan lineaarinen liikelaakerit ovat yhteensopivia tavanomaisten akselien kanssa ja voivat korvata useimmat OEM -lineaariset laakeriyksiköt. Laakerimme ominaisuus:
Saatavana vakiokokoina LM6UU: sta LM50UU: een. Mukautetut kokoonpanot on saatavana erikoistuneisiin sovelluksiin automaattivaihteistot ja teollisuusautomaatio.

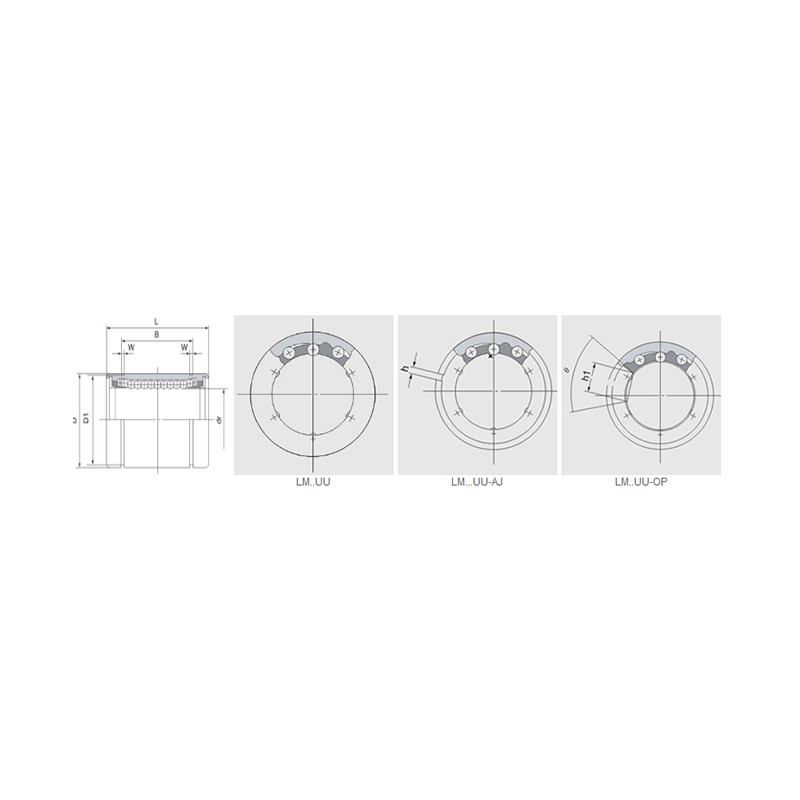

Tuoteparametrit
| Hartsin pidättäjä | Akselin halkaisija | dr | Suuret mitat ja suvaitsevaisuus | Epäkeskeisyys | Radiaalinen välys (max) | Peruskuormitus (KN) | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lm… uu | Pallopiiri | Paino (kg) | Lm… UU-AJ | Pallopiiri | Paino | Lm… uu-op | Pallopiiri | Paino (kg) | mm | mm | Suvaitsevaisuus | Suvaitsevaisuus | D mm | Toleranssi (μm) | L mm | Toleranssi (μm) | B mm | Toleranssi (μm) | W (mm) | D1 (mm) | H (mm) | H1 (mm) | θ | Tarkkuus | Korkea | Dynaaminen | Staattinen | |
| LM3 | 4 | 1.35 | - | - | - | - | - | - | 3 | 3 | 0/-5 | 0/-8 | 7 | 0/-9 | 10 | 0/-120 | - | - | - | - | - | - | - | 4 | 8 | -3 | 69 | 105 |
| LM4 | 4 | 1.9 | - | - | - | - | - | - | 4 | 4 | 0/-5 | 0/-8 | 8 | 0/-9 | 12 | 0/-120 | - | - | - | - | - | - | - | 4 | 8 | -3 | 88 | 127 |
| LM5UU | 4 | 4 | - | - | - | - | - | - | 5 | 5 | 0/-5 | 0/-8 | 10 | 0/-9 | 15 | 0/-120 | 10.2 | 0/-200 | 1.1 | 9.6 | - | - | - | 4 | 8 | -3 | 167 | 206 |
| LM6UU | 4 | 7.6 | LM6UU-AJ | 4 | 7.5 | - | - | - | 6 | 6 | 0/-6 | 0/-9 | 12 | 0/-11 | 19 | 0/-200 | 13.5 | 0/-200 | 1.1 | 11.5 | 1 | - | - | 8 | 12 | -3 | 206 | 265 |
| Lm8suu | 4 | 10.4 | Lm8suu-aj | 4 | 10 | - | - | - | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 17 | 0/-200 | 11.5 | 0/-200 | 1.1 | 14.3 | 1 | - | - | 8 | 12 | -3 | 176 | 216 |
| LM8UU | 4 | 15 | LM8UU-AJ | 4 | 14.7 | - | - | - | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 24 | 0/-200 | 17.5 | 0/-200 | 1.1 | 14.3 | 1 | - | - | 8 | 12 | -3 | 274 | 392 |
| LM10UU | 4 | 29.5 | LM10UU-AJ | 4 | 29 | LM10UU-OP | 3 | 23 | 10 | 10 | 0/-6 | 0/-9 | 19 | 0/-13 | 29 | 0/-200 | 22 | 0/-200 | 1.3 | 18 | 1 | 6.8 | 80 ° | 8 | 12 | -4 | 372 | 549 |
| LM12UU | 4 | 31.5 | LM12UU-AJ | 4 | 31 | LM12UU-OP | 3 | 25 | 12 | 12 | 0/-6 | 0/-9 | 21 | 0/-13 | 30 | 0/-200 | 23 | 0/-200 | 1.3 | 20 | 1.5 | 8 | 80 ° | 8 | 12 | -4 | 510 | 784 |
| LM13UU | 4 | 43 | LM13UU-AJ | 4 | 42 | LM13UU-OP | 3 | 34 | 13 | 13 | 0/-6 | 0/-9 | 23 | 0/-13 | 32 | 0/-200 | 23 | 0/-200 | 1.3 | 22 | 1.5 | 9 | 80 ° | 8 | 12 | -4 | 510 | 784 |
| LM16UU | 5 | 69 | LM16UU-AJ | 5 | 68 | LM16UU-OP | 4 | 52 | 16 | 16 | 0/-6 | 0/-9 | 28 | 0/-13 | 37 | 0/-200 | 26.5 | 0/-200 | 1.6 | 27 | 1.5 | 11 | 80 ° | 8 | 12 | -6 | 774 | 1180 |
| LM20UU | 5 | 87 | LM20UU-AJ | 5 | 85 | LM20UU-OP | 4 | 69 | 20 | 20 | 0/-7 | 0/-10 | 32 | 0/-16 | 42 | 0/-200 | 30.5 | 0/-200 | 1.6 | 30.5 | 1.5 | 11 | 60 ° | 10 | 15 | -6 | 882 | 1370 |
| LM25UU | 6 | 220 | LM25UU-AJ | 6 | 216 | LM25UU-OP | 5 | 188 | 25 | 25 | 0/-7 | 0/-10 | 40 | 0/-16 | 59 | 0/-300 | 41 | 0/-300 | 1.85 | 38 | 2 | 12 | 50 ° | 10 | 15 | -6 | 980 | 1570 |
| LM30UU | 6 | 250 | LM30UU-AJ | 6 | 245 | LM30UU-OP | 5 | 210 | 30 | 30 | 0/-7 | 0/-10 | 45 | 0/-16 | 64 | 0/-300 | 44.5 | 0/-300 | 1.85 | 43 | 2.5 | 15 | 50 ° | 10 | 15 | -8 | 1570 | 2740 |
| LM35UU | 6 | 390 | LM35UU-AJ | 6 | 384 | LM35UU-OP | 5 | 335 | 35 | 35 | 0/-8 | 0/-12 | 52 | 0/-19 | 70 | 0/-300 | 49.5 | 0/-300 | 2.1 | 49 | 2.5 | 17 | 50 ° | 12 | 20 | -8 | 1670 | 3140 |
| LM40UU | 6 | 585 | LM40UU-AJ | 6 | 579 | LM40UU-OP | 5 | 500 | 40 | 40 | 0/-8 | 0/-12 | 60 | 0/-19 | 80 | 0/-300 | 60.5 | 0/-300 | 2.1 | 57 | 3 | 20 | 50 ° | 12 | 20 | -10 | 2160 | 420 |
| LM50UU | 6 | 1580 | LM50UU-AJ | 6 | 1560 | LM50UU-OP | 5 | 1340 | 50 | 50 | 0/-8 | 0/-12 | 80 | 0/-19 | 100 | 0/-300 | 74 | 0/-300 | 2.6 | 76.5 | 3 | 25 | 50 ° | 12 | 20 | -13 | 3820 | 7940 |
| LM60UU | 6 | 1860 | LM60UU-AJ | 6 | 1820 | LM60UU-OP | 5 | 1610 | 60 | 60 | 0/-9 | 0/-15 | 90 | 0/-22 | 110 | 0/-300 | 85 | 0/-300 | 3.15 | 86.5 | 3 | 30 | 50 ° | 17 | 25 | -13 | 4700 | 100 |
| LM80UU | 6 | 4420 | LM80UU-AJ | 6 | 4300 | LM80UU-OP | 5 | 3650 | 80 | 80 | 0/-9 | 0/-15 | 120 | 0/-22 | 140 | 0/-400 | 105.5 | 0/-400 | 4.15 | 116 | 3 | 40 | 50 ° | 17 | 25 | -20 | 7350 | 160 |
| LM100UU | 6 | 8600 | LM100UU-AJ | 6 | 8540 | LM100UU-OP | 5 | 7200 | 100 | 100 | 0/-10 | 0/-20 | 150 | 0/-25 | 175 | 0/-400 | 125.5 | 0/-400 | 4.15 | 145 | 3 | 50 | 50 ° | 20 | 30 | -20 | 14100 | 34800 |
| LM120UU | 8 | 15000 | LM120UU-AJ | 8 | 14900 | LM120UU-OP | 6 | 11600 | 120 | 120 | 0/-10 | 0/-20 | 180 | 0/-25 | 200 | 0/-400 | 158.6 | 0/-400 | 4.15 | 175 | 3 | 85 | 80 ° | 20 | 30 | -25 | 16400 | 400 |
| LM150UU | 8 | 20250 | LM150UU-AJ | 8 | 20150 | LM150UU-OP | 6 | 15700 | 150 | - | -13 | 0/-25 | 210 | -29 | 240 | 0/-400 | 170.6 | 0/-400 | 5.15 | 204 | 3 | 105 | 80 ° | 25 | 40 | -25 | 21100 | 54300 |
